Lot­to­zah­len mit einem Ethernet-Shield

Lese­zeit: 10 Minu­ten
Lösung
Seite als PDF
Navi­ga­ti­on

In einem Web­for­mu­lar kön­nen Lot­to­zah­len ermit­telt, ange­zeigt und gespei­chert wer­den. Der Ardui­no „spielt“ für dich 6 Zah­len. Anschlie­ßend wer­den die Lot­to­zah­len gezo­gen, auf­stei­gend sor­tiert und auf die Anzahl der über­ein­stim­men­den Zah­len untersucht.

So sieht es aus:

Ethernet-Shield

Für die­se Anlei­tung benö­tigst du ein soge­nann­tes „Shield“, eine Pla­ti­ne, die ein­fach auf den Ardui­no auf­ge­steckt wird. Auf ihr befin­det sich ein LAN-Anschluss (RJ45). Alle digi­ta­len und ana­lo­gen Anschlüs­se ste­hen auch wei­ter­hin zur Verfügung.

Benö­tig­te Bauteile:

  • RTC-Modul
  • Ethernet-Shield
  • Lei­tungs­dräh­te

Baue die Schal­tung auf.
(Fah­re mit der Maus über das Bild, um die Bezeich­nun­gen der Bau­tei­le zu sehen)

RTC-Modul

Für das Pro­gramm brauchst du eine freie IP-Adresse und eine freie MAC-Adresse in dei­nem loka­len Netz­werk.
Im Regel­fall befin­det sich in einem loka­len Netz­werk ein DHCP-Server, der jedem Gerät im Netz­werk auto­ma­tisch eine IP-Adresse zuteilt. Im Pro­gramm wird eine über DHCP ver­ge­be­ne Adres­se verwendet.

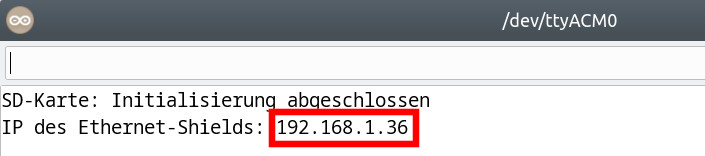

Im Seri­el­len Moni­tor wird die IP des Ethernet-Shields ange­zeigt. Die­se Adres­se wird in einem Brow­ser eingegeben.

Wenn du eine ➨sta­ti­sche IP ver­wen­den willst:

Soll­te der Ardui­no kei­ne IP-Adresse erhal­ten, ent­fer­ne kurz­zei­tig den USB-Stecker.

Benö­tig­te Bibliotheken:

Ardui­no IDE 1.8x
Sketch → Biblio­thek ein­bin­den → Biblio­the­ken verwalten

Ardui­no IDE 2.x

Bin­de die benö­tig­ten Biblio­the­ken ein und defi­nie­re die Variablen:

# include <SdFat.h>
# include <RTClib.h>
# include <Ethernet.h>

// Bezeichnung der SD-Karte
SdFat SD;

// Bezeichnung des RTC-Moduls
RTC_DS3231 rtc;

// Bezeichnung der Textdatei
File ZiehungLotto;

// Datenpin für das SD-Kartenmodul
# define DatenPin 4

// Array für die gezogenen Zahlen
int LottoZahl[6];

// Array für die angekreuzten Zahlen
int SpielZahl[6];

// Minimum/Maximum der Zufallszahlen
const byte Minimum  = 1;
const byte Maximum = 49;

// Anzahl der zu ziehenden Zahlen
const byte Anzahl = 6;

// MAC-Adresse und IP definieren
byte mac[] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED};

// festeIP = false -> IP-Adresse über DHCP vergeben
bool festeIP = false;

// feste IP
IPAddress ip(192, 168, 1, 200);

// Name des Servers vergeben
EthernetServer server(80);

Der setup-Teil. Beach­te die Kommentare.

void setup()
{
  /*
    wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen
    Jahr, Monat, Tag, Stunde, Minute, Sekunde
    rtc.adjust(DateTime(2020, 12, 13, 13, 31, 30));
  */

  // RTC-Modul starten
  rtc.begin();

  // Zufallsgenerator starten
  randomSeed(analogRead(0));

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}

  // Ethernet starten feste IP
  if (festeIP) Ethernet.begin(mac, ip);

  // Ethernet starten DHCP
  else Ethernet.begin(mac);

  // Server starten
  server.begin();

  // SD-Karte starten
  if (!SD. begin(DatenPin))
  {
    Serial.println(F("SD-Karte: Initialisierung fehlgeschlagen!"));
  }
  else Serial.println(F("SD-Karte: Initialisierung abgeschlossen"));

  // zur Kontrolle IP-Adresse anzeigen
  // localIP -> Adresse, die im Browser eingegeben wird
  Serial.print(F("IP des Ethernet-Shields: "));
  Serial.println(Ethernet.localIP());
}
Download

Der loop-Teil. Beach­te die Kommentare.

void loop()
{
  String AnzahlTreffer = "";
  String GespielteZahlen = "";
  String GezogeneZahlen = "";
  byte Treffer = 0;
  String Auswertung = "";

  // neue Anfrage
  EthernetClient Client = server.available();

  if (Client)
  {
    // solange der Client verbunden ist ...
    while (Client.connected())
    {
      if (Client.available())
      {
        // auf Eingabe warten ...
        char Zeichen = Client.read();

        // ... und die Antwort zusammenbauen
        Auswertung += Zeichen;

        // \n = Seite vom Clienten vollständig geladen
        if (Zeichen == '\n')
        {
          // HTTP-Anforderung senden
          Client.println(F("HTTP/1.1 200 OK Content-Type: text/html"));

          // Leerzeile zwingend erforderlich
          Client.println();

          /*
            HTML-Seite aufbauen
            die folgenden Anweisungen müssen
            mit print oder println gesendet werden
            println "verschönert" den Quelltext
            (erzeugt einen Zeilenumbruch im Quelltext)
            " müssen mit \ maskiert werden " -> \"
          */
          Client.println(F("<!doctype html><body>"));

          Client.println(F("<h1>Lottozahlen</h1><hr />"));
          /*
            IP-Adressen anzeigen
            Client.remoteIP() -> eigene IP
            Ethernet.localIP() -> IP des Ethernet-Shields
          */
          Client.print(F("<b>Eigene IP: "));
          Client.print(Client.remoteIP());
          Client.print(F("</b>"));
          Client.print(F("<br><b>IP des Ethernet-Shields: "));
          Client.print(Ethernet.localIP());
          Client.print(F("</b>"));
          Client.println(F("<hr />"));

          // Buttons
          Client.print(F("<form>"));

          // speichern
          Client.print(F("<input type='button'"));
          Client.print(F(" style='cursor:pointer;background-color:#CFFB00;'"));
          Client.println(F(" onClick=\"location.href='s'\" value='Lottozahlen speichern'>"));

          // anzeigen
          Client.print(F("<input type='button'"));
          Client.print(F(" style='cursor:pointer;background-color:#CAD8EC;'"));
          Client.println(F(" onClick=\"location.href='a'\" value='Lottozahlen anzeigen'>"));

          // entfernen
          Client.print(F("<input type='button' "));
          Client.print(F(" style='cursor:pointer;background-color:#F48A93;'"));
          Client.println(F(" onClick=\"location.href='e'\" value='Datei entfernen'>"));

          Client.println(F("</form><hr />"));

          /*
            ein Klick auf einen der Buttons erzeugt eine GET-Anweisung in der Form
            GET /a HTTP/1.1 -> Button anzeigen auswerten
            GET /s HTTP/1.1 -> Button speichern auswerten
            GET /e HTTP/1.1 -> Button entfernen auswerten
            indexOf durchsucht den String nach diesen Zeichen (> 0 = Zeichen gefunden)
          */
          if (Auswertung.indexOf("a") > 0)
          {
            // Datei öffnen und Zahlen anzeigen
            ZiehungLotto = SD.open("Lottozahlen.txt");
            if (ZiehungLotto)
            {
              // solange sich Zeilen in der Datei befinden ...
              while (ZiehungLotto.available())
              {
                // ... werden sie gelesen und  ausgegeben
                Client.write(ZiehungLotto.read());
              }
              // Datei schließen
              ZiehungLotto.close();
            }
            else Client.println(F("Die Datei ist leer oder nicht vorhanden!"));

          }
          Client.println(F("</body></html>"));

          // Zeit, um die Antwort zu übertragen
          delay(1);

          // Verbindung beenden
          Client.stop();

          if (Auswertung.indexOf("e") > 0)
          {

            if (SD.exists("Lottozahlen.txt"))
            {
              // Datei entfernen
              SD.remove("Lottozahlen.txt");
            }
          }

          if (Auswertung.indexOf("s") > 0)
          {
            // Ziehung der "angekreuzten" Zahlen
            Ziehung();

            ZahlenSortieren(LottoZahl, 6);

            // String GespielteZahlen aus den Elementen des Arrays LottoZahl
            // zusammensetzen
            for (int i = 0; i < Anzahl; i++)
            {
              GespielteZahlen = GespielteZahlen + LottoZahl[i] + " ";
              SpielZahl[i] = LottoZahl[i];
            }

            // Ziehung der Lottozahlen
            Ziehung();

            // Zahlen sortieren
            ZahlenSortieren(LottoZahl, 6);

            // Vergleichen der Elemente der Arrays SpielZahl und LottoZahl
            for (int i = 0; i < Anzahl; i++)
            {
              for (int ii = 0; ii < Anzahl; ii++)
              {
                // Übereinstimmung gefunden -> Treffer um 1 erhöhen
                // AnzahlTreffer: String für übereinstimmende Zahlen erzeugen
                if (SpielZahl[i] == LottoZahl[ii])
                {
                  AnzahlTreffer = AnzahlTreffer + SpielZahl[i] + " ";
                  Treffer ++;
                }
              }
            }

            // String GezogeneZahlen aus den Elementen des Arrays LottoZahl
            // zusammensetzen
            for (int i = 0; i < Anzahl; i++)
            {
              GezogeneZahlen = GezogeneZahlen + LottoZahl[i] + " ";
            }

            /*
              Datei zum Schreiben (FILE_WRITE) öffnen
              wenn sie noch nicht existiert, wird sie erstellt
            */
            ZiehungLotto = SD.open("Lottozahlen.txt", FILE_WRITE);

            if (ZiehungLotto)
            {
              // aktuelle Zeit holen
              DateTime aktuell = rtc.now();
              char Datum[] = "DD.MM.YYYY";
              ZiehungLotto.print(aktuell.toString(Datum));

              // Zeit schreiben
              char Zeit[] = " Uhrzeit: hh:mm:ss";
              ZiehungLotto.println(aktuell.toString(Zeit));
              ZiehungLotto.println(F("<br>"));

              // Daten in die Datei schreiben
              ZiehungLotto.println(F("Gespielte Zahlen"));
              ZiehungLotto.println(GespielteZahlen);
              ZiehungLotto.println(F("<br>"));

              ZiehungLotto.println(F("---------------------------------------"));
              ZiehungLotto.println(F("<br>"));

              ZiehungLotto.println(F("Gezogene Zahlen"));
              ZiehungLotto.println(GezogeneZahlen);
              ZiehungLotto.println(F("<br>"));

              ZiehungLotto.println(F("---------------------------------------"));
              ZiehungLotto.println(F("<br>"));

              // keine Treffer
              if (Treffer == 0) ZiehungLotto.println(F("keine Treffer!"));

              // getroffene Zahlen anzeigen
              else
              {
                ZiehungLotto.print(Treffer);
                ZiehungLotto.print(F(" Treffer: "));
                ZiehungLotto.print(AnzahlTreffer);
              }

              ZiehungLotto.println(F("<br>"));
              ZiehungLotto.println(F("---------------------------------------"));
              ZiehungLotto.println(F("<br>"));

              // Datei schließen
              ZiehungLotto.close();
            }
          }
        }
      }
    }
  }
}

Jetzt feh­len noch die Metho­den zum Sor­tie­ren der Zah­len und für die Zie­hung der Lottozahlen.

void ZahlenSortieren(int Zahlen[], int Groesse)
{
  // unsortierten Bereich des Arrays durchlaufen
  for (int i = 0; i < (Groesse - 1); i++)
  {
    // bei jedem Durchlauf wird das jeweils letzte Element weggelassen
    for (int ii = 0; ii < (Groesse - (i + 1)); ii++)
    {
      /*
        wenn die aktuelle Zahl größer als die nachfolgende Zahl ist
        -> aktuelle Zahl temporär speichern
        -> Zahlen vertauschen
        -> temporäre Zahl der nachfolgenden Zahl zuweisen
      */
      if (Zahlen[ii] > Zahlen[ii + 1])
      {
        int zwischengespeicherteZahl = Zahlen[ii];
        Zahlen[ii] = Zahlen[ii + 1];
        Zahlen[ii + 1] = zwischengespeicherteZahl;
      }
    }
  }
}
int Ziehung()
{
  for (int i = 0; i < Anzahl; i ++)
  {
    /*
      die Lottozahl gilt solange als bereits gezogen
      bis in der for-Schleife nachgewiesen wird, dass sie neu ist
      und BereitsGezogen den Wert false hat
    */
    bool BereitsGezogen = true;

    while (BereitsGezogen)
    {
      // Zahl ziehen
      LottoZahl[i] = random(Minimum, Maximum);
      BereitsGezogen = false;
      /*
        Zufallszahl mit den bereits gezogenen Zahlen vergleichen
        i wird in der ersten for-Schleife hochgezählt
        alle bisherigen Zahlen (ii) werden mit den bisher gezogenen
        (außer der gerade gezogenen) verglichen (ii < i)
        ist sie identisch, erhält BereitsGezogen den Wert true
        es wird erneut eine Zufallszahl bestimmt
        wenn die Zahl neu ist, (BereitsGezogen hat noch den Wert false)
        wird die while-Schleife verlassen und die nächste Zahl gezogen
      */

      for (int ii = 0; ii < i; ii ++)
      {
        if (LottoZahl[i] == LottoZahl[ii]) BereitsGezogen = true;
      }
    }
  }

  /*
    das Array mit den Zahlen wird an das Hauptprogramm zurückgegeben
    beim ersten Aufruf sind es die gespielten Zahlen
    beim zweiten Aufruf die gezogenen Lottozahlen
  */
  return LottoZahl[Anzahl];
}
