Das Schieberegister 74HC595 verfügt über acht Ausgänge, die mit nur drei Datenleitungen angesteuert werden.
Für jeden Ausgang wird ein Signal in Form einer „0“ = LOW, oder „1“ = HIGH gesendet.
Insgesamt sind acht Bits notwendig.
Eine Reihe von 8 LEDs sollen als Lauflicht funktionieren und abwechselnd blinken.
Beispiele Bits setzen
gesetzte Bits | geschaltete LEDs |
---|---|
11111111 | alle LEDs einschalten |
00000000 | alle LEDs ausschalten |
10101010 | jede zweite LED einschalten |
10000001 | nur die beiden äußeren LEDs einschalten |
Der erste Wert wird in den Speicher geschrieben. Sobald der nächste Wert geschrieben wird, werden alle vorherigen Werte eine Position weiter geschoben.

Das Schieberegister besteht aus zwei Teilen:
dem Schieberegister:

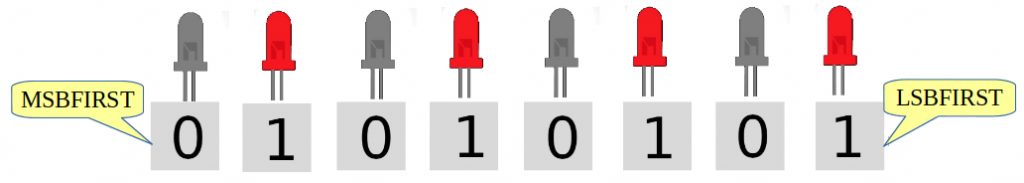

die einzelnen Bits werden durch den Seriellen Eingang Pin 14 zuerst hier hinein geschoben, es wird noch kein Signal an die Ausgangspins geschickt, mit MSBFIRST (links beginnen) LSBFIRST (rechts beginnen) kann der Start des „Schiebevorgangs“ bestimmt werden
dem Ausgangsregister:
erst wenn alle Bits an ihren Platz geschoben wurden, werden durch das Schreiben von HIGH auf den Pin 12 die Daten in das Ausgangsregister übernommen.
Die Pinbelegung:

Die Anordnung der LEDs:

Benötigte Bauteile:
- 8 LEDs
- Schieberegister 74HC595
- 8 Widerstände 220 Ω
- Leitungsdrähte

Beachte die ⇒Vorwiderstände verschiedener LEDs
Für die Programmierung brauchst du noch Informationen über verschiedene Manipulationen von Bits.

Verschieben von Bits nach rechts:
LED = LED >> 1;
Alle Bits werden um eine Position nach rechts verschoben. Das letzte Bit auf der rechten Seite fällt heraus, auf der linken Seite wird jeweils eine 0 eingefügt.
Im Programm sieht das so aus:
// LSBFIRST -> Bits von rechts in das Register schieben
LED = B11111111;
/*
8-mal schieben
bis alle Bits herausgeschoben sind
und eine 0 vorne hinzufügt wurde
Stand am Ende:
B00000000
*/
for (int i = 0; i <= 7; i++)
{
// Ausgaberegister ausschalten
digitalWrite(AusgabePin, 0);
// Bits in das Schiebregister schieben
shiftOut(EingangPin, BitsSchieben, LSBFIRST, LED);
// Ausgaberegister einschalten
digitalWrite(AusgabePin, 1);
delay(200);
// 1 Bit nach rechts schieben
LED = LED >> 1;
}

Verschieben von Bits nach links:
LED = LED << 1;
Alle Bits werden um eine Position nach links verschoben. Das letzte Bit auf der linken Seite fällt heraus, auf der rechten Seite wird jeweils eine 0 eingefügt.
Im Programm sieht das so aus:
LED = B11111111;
for (int i = 0; i <= 7; i++)
{
// Ausgaberegister ausschalten
digitalWrite(AusgabePin, 0);
// Bits von rechts in das Register schieben
shiftOut(EingangPin, BitsSchieben, LSBFIRST, LED);
// Ausgaberegister einschalten
digitalWrite(AusgabePin, 1);
delay(200);
// 1 Bit nach links schieben
LED = LED << 1;
}
Wert der Bits umkehren:

LED = B10101010;
LED = ~ LED;
aus 0 wird 1, aus 1 wird 0
Im Programm sieht das so aus:
LED = B10101010;
for (int i = 0; i <= 6; i++)
{
digitalWrite(AusgabePin, 0);
shiftOut(EingangPin, BitsSchieben, MSBFIRST, LED);
digitalWrite(AusgabePin, 1);
delay(200);
LED = ~ LED;
}

⇒ Bitmanipulation im Seriellen Monitor
Definiere die Variablen für das Schieberegister und das ⇒Array für das LED-Muster.
int BitsSchieben = 8;
int AusgabePin = 9;
int EingangPin = 10;
// Array LEDs leuchten von außen nach innen und zurück
byte AussenNachInnen[] =
{
B10000001, B01000010, B00100100, B00011000,
B00100100, B01000010, B10000001
};
Im setup-Teil werden die Ausgänge definiert:
void setup()
{
pinMode(BitsSchieben, OUTPUT);
pinMode(AusgabePin, OUTPUT);
pinMode(EingangPin, OUTPUT);
}
Der loop-Teil. Beachte die Kommentare.
void loop()
{
/*
Lauflicht vorwärts
LSBFIRST Bits von rechts ins Register schieben
dann jeweils 1 Bit nach rechts schieben
Startpunkt hängt davon ab, an welchen Pins die
1. Led und die weiteren LEDs gesteckt sind
*/
byte LED = B10000000;
// die letzte LED bleibt an
for (int i = 0; i <= 6; i++)
{
// Ausgaberegister ausschalten
digitalWrite(AusgabePin, 0);
// Bits von rechts in das Register schieben
shiftOut(EingangPin, BitsSchieben, LSBFIRST, LED);
// Ausgaberegister einschalten
digitalWrite(AusgabePin, 1);
delay(200);
// 1 Bit nach rechts schieben
LED = LED >> 1;
}
/*
durch die Verschiebung ist der aktuelle Stand:
LED = B00000001
Lauflicht rückwärts -> 1 Bit nach links schieben
*/
for (int i = 0; i <= 7; i++)
{
// Ausgaberegister ausschalten
digitalWrite(AusgabePin, 0);
// Bits von rechts in das Register schieben
shiftOut(EingangPin, BitsSchieben, LSBFIRST, LED);
// Ausgaberegister einschalten
digitalWrite(AusgabePin, 1);
delay(200);
// 1 Bit nach links schieben
LED = LED << 1;
}
// Lauflicht 2 LEDs vorwärts
LED = B11000000;
for (int i = 0; i <= 2; i++)
{
// Ausgaberegister ausschalten
digitalWrite(AusgabePin, 0);
// LSBFIRST -> Bits von rechts in das Register schieben
shiftOut(EingangPin, BitsSchieben, LSBFIRST, LED);
// Ausgaberegister einschalten
digitalWrite(AusgabePin, 1);
delay(200);
// 2 Bits nach rechts schieben
LED = LED >> 2;
}
// Lauflicht 2 LEDs rückwärts
for (int i = 0; i <= 3; i++)
{
// Ausgaberegister ausschalten
digitalWrite(AusgabePin, 0);
// Bits von links in das Register schieben
shiftOut(EingangPin, BitsSchieben, LSBFIRST, LED);
// Ausgaberegister einschalten
digitalWrite(AusgabePin, 1);
delay(200);
// 2 Bits nach links schieben
LED = LED << 2;
}
// Lauflicht -> LEDs gehen nach und nach aus
// LSBFIRST -> Bits von rechts in das Register schieben
LED = B11111111;
for (int i = 0; i <= 7; i++)
{
// Ausgaberegister ausschalten
digitalWrite(AusgabePin, 0);
// Bits in das Schiebregister schieben
shiftOut(EingangPin, BitsSchieben, LSBFIRST, LED);
// Ausgaberegister einschalten
digitalWrite(AusgabePin, 1);
delay(200);
// 1 Bit nach rechts schieben
LED = LED >> 1;
}
// LSBFIRST -> Bits von rechts in das Register schieben
LED = B11111111;
for (int i = 0; i <= 7; i++)
{
// Ausgaberegister ausschalten
digitalWrite(AusgabePin, 0);
// Bits in das Schiebregister schieben
shiftOut(EingangPin, BitsSchieben, LSBFIRST, LED);
// Ausgaberegister einschalten
digitalWrite(AusgabePin, 1);
delay(200);
// 1 Bit nach links schieben
LED = LED << 1;
}
// LEDS leuchten von außen nach innen und zurück
// Array AussenNachInnen
for (int i = 0; i <= 6; i++)
{
digitalWrite(AusgabePin, 0);
shiftOut(EingangPin, BitsSchieben, MSBFIRST, AussenNachInnen[i]);
digitalWrite(AusgabePin, 1);
delay(200);
}
// alle LEDs blinken
for (int i = 0; i <= 6; i++)
{
digitalWrite(AusgabePin, 0);
shiftOut(EingangPin, BitsSchieben, MSBFIRST, LED);
digitalWrite(AusgabePin, 1);
delay(200);
// alle Werte umkehren
LED = ~ LED;
}
// MSBFIRST -> Bits von links in das Register schieben
// jede zweite LED im Wechsel
LED = B10101010;
for (int i = 0; i <= 6; i++)
{
digitalWrite(AusgabePin, 0);
shiftOut(EingangPin, BitsSchieben, MSBFIRST, LED);
digitalWrite(AusgabePin, 1);
delay(200);
// alle Werte umkehren
LED = ~ LED;
}
// jeweils 2 LEDs im Wechsel
LED = B11001100;
for (int i = 0; i <= 6; i++)
{
digitalWrite(AusgabePin, 0);
shiftOut(EingangPin, BitsSchieben, MSBFIRST, LED);
digitalWrite(AusgabePin, 1);
delay(200);
// alle Werte umkehren
LED = ~ LED;
}
// äußere LEDs/innere LEDs im Wechsel
LED = B11000011;
for (int i = 0; i <= 6; i++)
{
digitalWrite(AusgabePin, 0);
shiftOut(EingangPin, BitsSchieben, MSBFIRST, LED);
digitalWrite(AusgabePin, 1);
delay(200);
// alle Werte umkehren
LED = ~ LED;
}
}

Ändere die Richtung der Lauflichter durch Setzen des Startbits.
Erstelle eigene Muster von blinkenden LEDs.
Für das Schieberegister ist auch eine ⇒Bibliothek verfügbar.
