Terminkalender mit ESP32 mit 2,8 Zoll TFT (CYD) - Projekte für Arduino und ESP32-Mikrocontroller

Lesezeit: 13 Minuten

Inhalt

Ziel des Projekts
Die Hardware
- Konfiguration des Mikrocontrollers
Der Datensatz auf der SD-Karte
- Aufbau der Datei
- Kalenderdaten schreiben
Das Programm
Quellen

Ziel des Projekts

Passend zu jedem Tag sollen die anstehenden Termine auf dem TFT angezeigt werden. Die Daten befinden sich auf einer SD-Karte und werden täglich um Mitternacht aktualisiert. Zusätzlich werden Datum und Uhrzeit angezeigt.

Die Hardware

Für diese Projekt wird ein CYD (Cheap Yellow Display) verwendet. Auf der Rückseite des TFTs mit 2,8-Zoll und 320×240 Pixeln befinden sich ein ESP32-Wroom, ein SD-Karten-Modul, eine RGB-LED und Anschlussmöglichkeiten für Peripheriegeräte mithilfe von JST-Steckern.

Es gibt mehrere Versionen des CYD: ⇒ESP32-2432S028 und ESP32-JC2432W328C. Sie unterscheiden sich im verwendeten Grafiktreiber:

mit Mikro-USB-Anschluss (ESP32-2432S028)
Grafiktreiber ⇒ILI9341
mit USB-C-Anschluss (ESP32-2432S028 und ESP32-JC2432W328)
Grafiktreiber ⇒ST7789

Konfiguration des Mikrocontrollers

ESP32-Wroom

Der Datensatz auf der SD-Karte

Die Daten müssen im Format tt.mm./Name des Eintrags vorliegen. Der Dateiname ist zwingend Kalender.txt. Wenn Tag oder Monat einstellig sind, muss eine 0 vorangestellt werden. Die Reihenfolge der Einträge darf beliebig sein. Es werden maximal vier Einträge für den jeweiligen Tag auf dem Display dargestellt. Für jeden Eintrag muss eine neue Zeile erstellt werden.
Das gilt auch für mehrere Termine an einem Tag.
Die Datei wird nur einmal um Mitternacht neu gelesen, daher kann die SD-Karte zwischendurch herausgenommen und neu beschrieben werden.

Als Trennzeichen zwischen Datum und Kalendereintrag dient der /.

Aufbau der Datei

19.07./Theresa Geburtstag
20.07./10:15 Zahnarzt
21.07./Thomas Geburtstag
22.07./10:30 Physio

Kalenderdaten schreiben

Mit diesem Programm kannst du Daten auf die SD-Karte schreiben, sie wird automatisch als Kalender.txt gespeichert. Wenn du eine neue Datei erstellen willst, musst du in Zeile 52 die // entfernen.

Du musst nach jeder Zeile die Eingabe-Taste drücken.
Zum Speichern musst du nach der letzten Zeile die Taste # drücken.
Anschließend wird die Datei angezeigt.

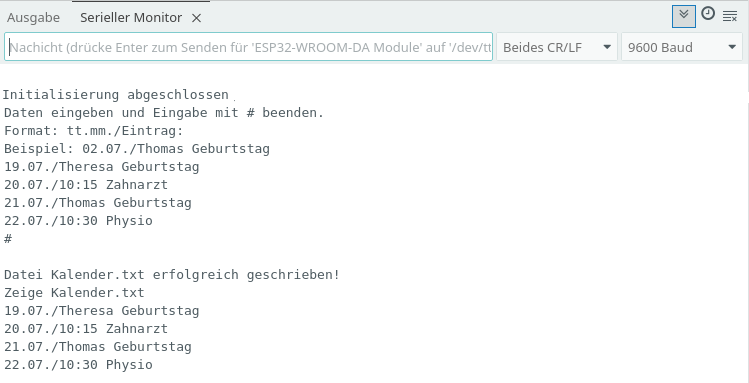

So sieht es dann aus:

#include "SdFat.h"
SdFs SD;

// 3 = FAT32
#define SD_FAT_TYPE 3

// SPI-Geschwindigkeit
#define SPI_SPEED SD_SCK_MHZ(4)

/*
  Pinbelegung:
  CIPO -> 19
  COPI -> 23
  SCK  -> 18
  CS   ->  5
*/

// CSPin der SD-Karte
int CSPin = 5;

bool Schreiben = false;

void setup()
{
  // Bezeichner für die Datei
  File Datei;

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  /*
     SD-Karte mit Angabe des Datenpins starten
     wenn die Intialisierung fehlschlägt
     - keine SD-Karte vorhanden
     - falsche Pinbelegung
     -> es wird eine Fehlermeldung angezeigt
  */
  if (!SD.begin(CSPin, SPI_SPEED))
  {
    Serial.println("Initialisierung fehlgeschlagen!");
  }
  else Serial.println("Initialisierung abgeschlossen");

  // char-Array für den Dateinamen erstellen
  char Dateiname[20] = "Kalender.txt";

  if (SD.exists("Kalender.txt"))
  {
    SD.remove("Kalender.txt");
  }

  String DatenSchreiben;

  /*
    O_CREAT -> Datei erstellen, wenn sie nicht existiert
    O_WRITE -> in die Datei schreiben
    O_AT_END -> Startposition zum Schreiben an das Ende der Datei setzen
  */
  Datei.open(Dateiname, O_CREAT | O_WRITE | O_AT_END);

  // Daten in Datei schreiben
  Serial.println("Daten eingeben und Eingabe mit # beenden.");
  Serial.println("Format: tt.mm./Eintrag:");
  Serial.println("Beispiel: 02.07./Thomas Geburtstag");

  // solange kein # eingegeben wurde und Schreiben false ist
  while (DatenSchreiben != "#" && !Schreiben)
  {
    while (Serial.available() > 0)
    {
      DatenSchreiben = Serial.readStringUntil('\n');
      Serial.println(DatenSchreiben);

      // wenn das erste eingegebene Zeichen # ist
      // -> Schreiben auf true setzen -> while verlassen
      if (DatenSchreiben.startsWith("#")) Schreiben = true;

      // ansonsten Datensatz in Datei schreiben
      else Datei.print(DatenSchreiben + "\n");
    }
  }

  // Datei schließen
  Datei.close();
  Serial.println("\nDatei " + String(Dateiname) + " erfolgreich geschrieben!");

  // Datei Zahlen.txt öffnen
  Serial.println("Zeige " + String(Dateiname));
  if (Datei.open(Dateiname, O_RDONLY))
  {
    while (Datei.available())
    {
      // ... werden sie gelesen und im Seriellen Monitor ausgegeben
      Serial.write(Datei.read());
    }
   }

   // wenn die Datei Kalender.txt nicht existiert ...
   else
   {
     // char-Array Dateiname muss in String umgewandelt werden
     Serial.print("Datei " + String(Dateiname) + " nicht gefunden!");
   }

  // Datei schließen
  Datei.close();
}

void loop()
{
  // bleibt leer, das Programm läuft nur einmal
}

Natürlich kannst du die Datei auch mit einem beliebigen Texteditor erstellen oder bearbeiten. Weil das Durchsuchen der Datei einige Zeit in Anspruch nimmt, empfiehlt es sich abgelaufene Termine zu löschen.

Das Programm

Vorbemerkungen

Das Programm verwendet die Schriftarten von ⇒u8g2. Wenn du größere Schriftarten verwenden willst, musst du ausprobieren, ob die Einträge noch auf das Display passen.
Einige Beispiele:
14pt: u8g2_font_luRS14_tf
16pt: u8g2_fnt_logisoso16_tf
18pt: u8g2_font_luBS18_tf
20pt: u8g2_font_fub20_tf
22pt: u8g2_font_logisoso22_tf
24pt: u8g2_font_helvB24_tf
26pt: u8g2_font_logisoso26_tf
28pt: u8g2_font_logisoso28_tf
Die Schriften werden mit setFont(Name_der_Schrift) definiert.
Vordergrund- und Hintergrundfarbe können aus der Liste im Kopf des Programms in den entsprechenden Variablen getrennt für den Bereich von Datum und Zeit und für den Bereich der Termine festgelegt werden:
Farben Datum/Zeit:
int HintergrundFarbeDatum = SCHWARZ;
int VordergrundFarbeDatum = WEISS;
Farben Termine:
int HintergrundFarbeTermine = SCHWARZ;
int VordergrundFarbeTermine = WEISS;
Es können höchsten 50 Datensätze gelesen werden. Wenn du mehr benötigst, musst du den Wert der Variablen DatenMax erhöhen.
Bis zu 90 Sekunden versucht das Programm eine Verbindung zum Zeitserver aufzubauen und das korrekte Datum und die aktuelle Zeit zu holen.
Gelingt das nicht, wird das Programm beendet.
Beim nächsten Start antwortet der Zeitserver zumeist in kurzer Zeit.

Benötigte Bibliotheken

Je nach Art des USB-Anschlusses wird ein anderer Grafik-Treiber benötigt:

oder:

Wenn du zuvor die Bibliothek SdFat installiert hast kann es zu Konflikten kommen. In diesem Fall musst du sie über die Bibliotheksverwaltung deinstallieren und stattdessen den Adafruit Fork installieren.

Einbindung der Bibliotheken und setup-Teil

Grafiktreiber ST7789

Für den ESP-JC2432W328 gibt es eine Besonderheit:
Der Wert der Variablen TFT_BL muss auf 27 gesetzt werden.

#include "WiFi.h"
#include "time.h"
#include "U8g2_for_Adafruit_GFX.h"
#include "SdFat.h"
#include "Adafruit_ST7789.h"

// SPI-Pins TFT
#define TFT_BL   21
#define TFT_CS   15
#define TFT_DC    2
#define TFT_MISO 12
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_RST  -1

// Objekt tft der Bibliothek Adafruit_ST7789 erstellen
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);

// Objekt SD der Bibliothek SdFat erstellen
SdFat SD;

// 3 = FAT32
#define SD_FAT_TYPE 3

// SPI-Geschwindigkeit
#define SPI_SPEED SD_SCK_MHZ(4)

// CSPin der SD-Karte
int CSPin = 5;

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// farbliche Gestaltung

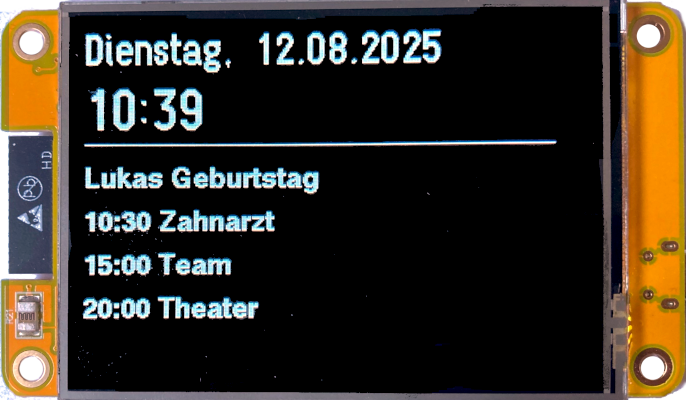

// schwarz/weiß
int HintergrundFarbeDatum = SCHWARZ;
int VordergrundFarbeDatum = WEISS;
int HintergrundFarbeTermine = SCHWARZ;
int VordergrundFarbeTermine = WEISS;

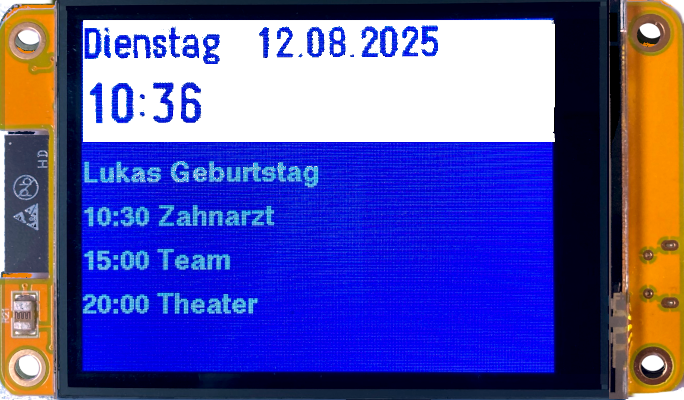

// farbig
// int HintergrundFarbeDatum = SILBER;
// int VordergrundFarbeDatum = BLAU;
// int HintergrundFarbeTermine = BLAU;
// int VordergrundFarbeTermine = WEISS;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

unsigned long Zeitmessung = 0;

// Anzahl der Datensätze
#define DatenMax 50

// Array für gelesene Zeile aus Datei Kalender.txt
String DatenLesen[DatenMax];

// nach Datum und Beschreibung getrenntes Array
String DatumEintrag[DatenMax];
String KalenderEintrag[DatenMax];

// Bezeichner für die Datei
File Datei;

// char-Array für den Dateinamen erstellen
char Dateiname[20] = "Kalender.txt";

void setup()
{
  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  Serial.begin(9600);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  // WiFi starten
  WiFi.mode(WIFI_STA);
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(WiFi.SSID());
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

   // Hintergrundbeleuchtung einschalten
  pinMode(TFT_BL, OUTPUT);
  digitalWrite(TFT_BL, HIGH);

  // tft starten, Farben invertieren
  tft.init(240, 320);
  tft.invertDisplay(0);

  // Rotation anpassen
  tft.setRotation(1);

  // HintergrundFarbeer Hintergrund
  tft.fillScreen(HintergrundFarbeTermine);
  tft.setTextSize(2);
  tft.setTextColor(VordergrundFarbeTermine);
  tft.setCursor(1, 20);

  /*
    SD-Karte mit Angabe des CSPins und  der SPI-Geschwindigkeit starten
    wenn die Intialisierung fehlschlägt
    - keine SD-Karte vorhanden
    - falsche Pinbelegung
    -> es wird eine Fehlermeldung angezeigt
  */
  if (!SD.begin(CSPin, SPI_SPEED))
  {
    tft.println("Start der SD-Karte");
    tft.print("fehlgeschlagen!");
    Serial.println("Start der SD-Karte fehlgeschlagen!");
    Serial.println("Programm angehalten ...");

    // Programm anhalten
    while(1);;
  }

  else
  {
    Serial.println("SD-Karte gestartet ...");
    tft.print("SD-Karte gestartet!");
    tft.setCursor(1, 50);
    tft.print("auf Zeitserver warten ...");
  }

  // tft.fillScreen(HintergrundFarbe);

 // wenn die Datei existiert
  if (SD.exists(Dateiname))
  {
    // Datei Kalender.txt öffnen
    Serial.println("-------------------------");
    Serial.println("Zeige " + String(Dateiname));

    Datei.open(Dateiname, O_RDONLY);

    int Trenner;

    for (int i = 0; i < DatenMax; i++)
    {
      // Zeile bis zum return ('\n') lesen
      DatenLesen[i] = Datei.readStringUntil('\n');

      // Position des Trennzeichens
      Trenner = DatenLesen[i].indexOf("/");

      // Leerzeichen entfernen
      DatenLesen[i].trim();

      // Zeile am Komma in Datum und Kalendereintrag trennnen
      DatumEintrag[i] = DatenLesen[i].substring(0, Trenner);
      KalenderEintrag[i] = DatenLesen[i].substring(Trenner + 1, DatenLesen[i].length());

      // Abbruch, wenn kein Datensatz nehr vorhanden
      if (DatenLesen[i] == "") break;
      Serial.println(DatumEintrag[i]);
      Serial.println(KalenderEintrag[i]);
    }

    // Datei schließen
    Datei.close();
  }

  // Datei existiert nicht
  else
  {
    Serial.println("Datei " + String(Dateiname) + " nicht gefunden!");
    Serial.println("Programm angehalten ...");

    // Programm beenden
    while(1);
  }

  // beim Start entspricht das Datum der Unixtime: 1.1.1970
  // Datum/Kalender sollen erst angezeigt werden, wenn das Datum korrekt ist
  String Jahr = String(Zeit.tm_year + 1900);
  int Zaehler = 0;

  // String Jahr nach "1970" durchsuchen
  int Suche = Jahr.indexOf("1970");

  Serial.println("-------------------------");
  Serial.println("Datum und Zeit holen (maximal 90 Sekunden)...");

  // solange die Suche nicht erfolgreich ist
  while (Suche != -1)
  {
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);
    Jahr = String(Zeit.tm_year + 1900);

    // String Jahr nach "1970" durchsuchen
    Suche = Jahr.indexOf("1970");

    // Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);
    delay(1000);
    Zaehler ++;

    if (Zaehler >= 90)
    {
      Serial.println();
      Serial.println("Datum und Zeit konnte innerhalb von " + String(Zaehler) + " Sekunden nicht geholt werden");
      Serial.println("Programm wird beendet");

      // Programm beenden
      while(1);
    }

    Serial.print(".");
  }

  Serial.println();

  // Datum/Zeit erfolgreich synchronisiert
  if (Suche == -1)
  {
    Serial.println("-------------------------");
    Serial.println("Datum/Zeit erfolgreich synchronisiert ...");

    if (Zeit.tm_mday < 10) Serial.print("0");
    Serial.print(Zeit.tm_mday);
    Serial.print(".");

    // Monat: führende 0 ergänzen
    if (Zeit.tm_mon < 9) Serial.print("0");

    // Zählung beginnt mit 0 -> +1
    Serial.print(Zeit.tm_mon + 1);
    Serial.print(".");

    // Anzahl Jahre seit 1900
    Serial.println(Zeit.tm_year + 1900);

    if (Zeit.tm_hour < 10) Serial.print("0");
    Serial.print(Zeit.tm_hour);
    Serial.print(":");

    if (Zeit.tm_min < 10) Serial.print("0");
    Serial.println(Zeit.tm_min);
    Serial.println("-------------------------");

    ZeigeDatum();

    // beim Start -> Kalender nach Terminen durchsuchen
    Serial.println("Kalender nach Terminen durchsuchen ...");
    KalenderDurchsuchen();

    // Zeit anzeigen
    tft.fillRect(1, 30, tft.width(), 45, HintergrundFarbeDatum);
    u8g2Schriften.setFont(u8g2_font_logisoso28_tf);
    u8g2Schriften.setForegroundColor(VordergrundFarbeDatum);
    u8g2Schriften.setBackgroundColor(HintergrundFarbeDatum);
    u8g2Schriften.setCursor(1, 70);

    if (Zeit.tm_hour < 10)
    {
      u8g2Schriften.print("0");
      Serial.print("0");
    }
    u8g2Schriften.print(Zeit.tm_hour);
    u8g2Schriften.print(":");
    Serial.print(Zeit.tm_hour);
    Serial.print(":");

    if (Zeit.tm_min < 10)
    {
      u8g2Schriften.print("0");
      Serial.print("0");
    }

    u8g2Schriften.print(Zeit.tm_min);
    Serial.print(Zeit.tm_min);
    Serial.println(" Uhr");

    tft.drawLine(1, 80, tft.width(), 80, VordergrundFarbeDatum);
  }

  Zeitmessung = millis() + 1000;
}

Grafiktreiber ILI9341

#include "WiFi.h"
#include "time.h"
#include "U8g2_for_Adafruit_GFX.h"
#include "SdFat.h"
#include "Adafruit_ILI9341.h"

// SPI-Pins TFT
#define TFT_BL   21
#define TFT_CS   15
#define TFT_DC    2
#define TFT_MISO 12
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_RST  -1

// Objekt tft der Bibliothek Adafruit_ILI9341 erstellen
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST, TFT_MISO);

// Objekt SD der Bibliothek SdFat erstellen
SdFat SD;

// 3 = FAT32
#define SD_FAT_TYPE 3

// SPI-Geschwindigkeit
#define SPI_SPEED SD_SCK_MHZ(4)

// CSPin der SD-Karte
int CSPin = 5;

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// farbliche Gestaltung
// schwarz/weiß
int HintergrundFarbeDatum = SCHWARZ;
int VordergrundFarbeDatum = WEISS;
int HintergrundFarbeTermine = SCHWARZ;
int VordergrundFarbeTermine = WEISS;

// farbig
// int HintergrundFarbeDatum = SILBER;
// int VordergrundFarbeDatum = BLAU;
// int HintergrundFarbeTermine = BLAU;
// int VordergrundFarbeTermine = WEISS;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

unsigned long Zeitmessung = 0;

// Anzahl der Datensätze
#define DatenMax 50

// Array für gelesene Zeile aus Datei Kalender.txt
String DatenLesen[DatenMax];

// nach Datum und Beschreibung getrenntes Array
String DatumEintrag[DatenMax];
String KalenderEintrag[DatenMax];

// Bezeichner für die Datei
File Datei;

// char-Array für den Dateinamen erstellen
char Dateiname[20] = "Kalender.txt";

void setup()
{
  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  Serial.begin(9600);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  // WiFi starten
  WiFi.mode(WIFI_STA);
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(WiFi.SSID());
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  // Hintergrundbeleuchtung einschalten
  pinMode(TFT_BL, OUTPUT);
  digitalWrite(TFT_BL, HIGH);

  // tft starten, Farben invertieren
  tft.begin();
  tft.invertDisplay(0);

  // Rotation anpassen
  tft.setRotation(1);

  // HintergrundFarbeer Hintergrund
  tft.fillScreen(HintergrundFarbeTermine);
  tft.setTextSize(2);
  tft.setTextColor(VordergrundFarbeTermine);
  tft.setCursor(1, 20);

  /*
    SD-Karte mit Angabe des CSPins und  der SPI-Geschwindigkeit starten
    wenn die Intialisierung fehlschlägt
    - keine SD-Karte vorhanden
    - falsche Pinbelegung
    -> es wird eine Fehlermeldung angezeigt
  */
  if (!SD.begin(CSPin, SPI_SPEED))
  {
    tft.println("Start der SD-Karte");
    tft.print("fehlgeschlagen!");
    Serial.println("Start der SD-Karte fehlgeschlagen!");
    Serial.println("Programm angehalten ...");

    // Programm anhalten
    while(1);;
  }

  else
  {
    Serial.println("SD-Karte gestartet ...");
    tft.print("SD-Karte gestartet!");
    tft.setCursor(1, 50);
    tft.print("auf Zeitserver warten ...");
  }

  // tft.fillScreen(HintergrundFarbe);

 // wenn die Datei existiert
  if (SD.exists(Dateiname))
  {
    // Datei Kalender.txt öffnen
    Serial.println("-------------------------");
    Serial.println("Zeige " + String(Dateiname));

    Datei.open(Dateiname, O_RDONLY);

    int Trenner;

    for (int i = 0; i < DatenMax; i++)
    {
      // Zeile bis zum return ('\n') lesen
      DatenLesen[i] = Datei.readStringUntil('\n');

      // Position des Trennzeichens
      Trenner = DatenLesen[i].indexOf("/");

      // Leerzeichen entfernen
      DatenLesen[i].trim();

      // Zeile am Komma in Datum und Kalendereintrag trennnen
      DatumEintrag[i] = DatenLesen[i].substring(0, Trenner);
      KalenderEintrag[i] = DatenLesen[i].substring(Trenner + 1, DatenLesen[i].length());

      // Abbruch, wenn kein Datensatz nehr vorhanden
      if (DatenLesen[i] == "") break;
      Serial.println(DatumEintrag[i]);
      Serial.println(KalenderEintrag[i]);
    }

    // Datei schließen
    Datei.close();
  }

  // Datei existiert nicht
  else
  {
    Serial.println("Datei " + String(Dateiname) + " nicht gefunden!");
    Serial.println("Programm angehalten ...");

    // Programm beenden
    while(1);
  }

  // beim Start entspricht das Datum der Unixtime: 1.1.1970
  // Datum/Kalender sollen erst angezeigt werden, wenn das Datum korrekt ist
  String Jahr = String(Zeit.tm_year + 1900);
  int Zaehler = 0;

  // String Jahr nach "1970" durchsuchen
  int Suche = Jahr.indexOf("1970");

  Serial.println("-------------------------");
  Serial.println("Datum und Zeit holen (maximal 90 Sekunden)...");

  // solange die Suche nicht erfolgreich ist
  while (Suche != -1)
  {
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);
    Jahr = String(Zeit.tm_year + 1900);

    // String Jahr nach "1970" durchsuchen
    Suche = Jahr.indexOf("1970");

    // Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);
    delay(1000);
    Zaehler ++;

    if (Zaehler >= 90)
    {
      Serial.println();
      Serial.println("Datum und Zeit konnte innerhalb von " + String(Zaehler) + " Sekunden nicht geholt werden");
      Serial.println("Programm wird beendet");

      // Programm beenden
      while(1);
    }

    Serial.print(".");
  }

  Serial.println();

  // Datum/Zeit erfolgreich synchronisiert
  if (Suche == -1)
  {
    Serial.println("-------------------------");
    Serial.println("Datum/Zeit erfolgreich synchronisiert ...");

    if (Zeit.tm_mday < 10) Serial.print("0");
    Serial.print(Zeit.tm_mday);
    Serial.print(".");

    // Monat: führende 0 ergänzen
    if (Zeit.tm_mon < 9) Serial.print("0");

    // Zählung beginnt mit 0 -> +1
    Serial.print(Zeit.tm_mon + 1);
    Serial.print(".");

    // Anzahl Jahre seit 1900
    Serial.println(Zeit.tm_year + 1900);

    if (Zeit.tm_hour < 10) Serial.print("0");
    Serial.print(Zeit.tm_hour);
    Serial.print(":");

    if (Zeit.tm_min < 10) Serial.print("0");
    Serial.println(Zeit.tm_min);
    Serial.println("-------------------------");

    ZeigeDatum();

    // beim Start -> Kalender nach Terminen durchsuchen
    Serial.println("Kalender nach Terminen durchsuchen ...");
    KalenderDurchsuchen();

    // Zeit anzeigen
    tft.fillRect(1, 30, tft.width(), 45, HintergrundFarbeDatum);
    u8g2Schriften.setFont(u8g2_font_logisoso28_tf);
    u8g2Schriften.setForegroundColor(VordergrundFarbeDatum);
    u8g2Schriften.setBackgroundColor(HintergrundFarbeDatum);
    u8g2Schriften.setCursor(1, 70);

    if (Zeit.tm_hour < 10)
    {
      u8g2Schriften.print("0");
      Serial.print("0");
    }
    u8g2Schriften.print(Zeit.tm_hour);
    u8g2Schriften.print(":");
    Serial.print(Zeit.tm_hour);
    Serial.print(":");

    if (Zeit.tm_min < 10)
    {
      u8g2Schriften.print("0");
      Serial.print("0");
    }

    u8g2Schriften.print(Zeit.tm_min);
    Serial.print(Zeit.tm_min);
    Serial.println(" Uhr");

    tft.drawLine(1, 80, tft.width(), 80, VordergrundFarbeDatum);
  }

  Zeitmessung = millis() + 1000;
}

Beim Start des Programms zeigen die Meldungen, ob die SD-Karte gestartet wurde, die Datei Kalender.txt gelesen werden konnte und ob Datum und Zeit korrekt sind.

Der loop-Teil

void loop()
{
  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden ++;

    if (Sekunden == 60)
    {
      Sekunden = 0;

      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      tft.fillRect(1, 30, tft.width(), 45, HintergrundFarbeDatum);
      u8g2Schriften.setFont(u8g2_font_logisoso28_tf);
      u8g2Schriften.setForegroundColor(VordergrundFarbeDatum);
      u8g2Schriften.setBackgroundColor(HintergrundFarbeDatum);
      u8g2Schriften.setCursor(1, 70);

      if (Zeit.tm_hour < 10)
      {
        u8g2Schriften.print("0");
        Serial.print("0");
      }
      u8g2Schriften.print(Zeit.tm_hour);
      u8g2Schriften.print(":");
      Serial.print(Zeit.tm_hour);
      Serial.print(":");

      if (Zeit.tm_min < 10)
      {
        u8g2Schriften.print("0");
        Serial.print("0");
      }

      u8g2Schriften.print(Zeit.tm_min);
      Serial.print(Zeit.tm_min);

      Serial.println(" Uhr");

      // tft.drawLine(1, 80, tft.width(), 80, VordergrundFarbe);

      // Mitternacht
      // -> Wechsel des Datums anzeigen
      // -> Kalender durchsuchen
      if (Stunden == 0 && Minuten == 0)
      {
          ZeigeDatum();
          KalenderDurchsuchen();
      }
    }
  }
}

Die Funktion ZeigeDatum()

Das Datum wird beim Start des Programms und danach nur noch beim Wechsel des Datums um Mitternacht angezeigt.

void ZeigeDatum()
{
  tft.fillRect(1, 1, tft.width(), 79, HintergrundFarbeDatum);
  u8g2Schriften.setFont(u8g2_font_logisoso20_tf);
  u8g2Schriften.setForegroundColor(VordergrundFarbeDatum);
  u8g2Schriften.setBackgroundColor(HintergrundFarbeDatum);

  u8g2Schriften.setCursor(1, 25);

  // Wochentag anzeigen
  switch (Zeit.tm_wday)
  {
    case 0:
      u8g2Schriften.print("Sonntag");
      break;
    case 1:
      u8g2Schriften.print("Montag");
      break;
    case 2:
      u8g2Schriften.print("Dienstag");
      break;
    case 3:
      u8g2Schriften.print("Mittwoch");
      break;
    case 4:
      u8g2Schriften.print("Donnerstag");
      break;
    case 5:
      u8g2Schriften.print("Freitag");
      break;
    case 6:
      u8g2Schriften.print("Samstag");
      break;
  }

  u8g2Schriften.print(", ");

  if (Zeit.tm_mday < 10) u8g2Schriften.print("0");
  u8g2Schriften.print(Zeit.tm_mday);
  u8g2Schriften.print(".");

  // Monat: führende 0 ergänzen
  if (Zeit.tm_mon < 9) u8g2Schriften.print("0");

  // Zählung beginnt mit 0 -> +1
  u8g2Schriften.print(Zeit.tm_mon + 1);
  u8g2Schriften.print(".");

  // Anzahl Jahre seit 1900
  u8g2Schriften.print(Zeit.tm_year + 1900);

  tft.drawLine(1, 80, tft.width(), 80, VordergrundFarbeDatum);
}

Die Funktion KalenderDurchsuchen()

Die Funktion wird einmalig beim Start des Programms und danach nur noch zum Datumswechsel um Mitternacht aufgerufen. Für den Vergleich des aktuellen Datums mit einem Eintrag auf der SD-Karte wird der String Datum aus der vom Zeitserver übermittelten Zeit zusammen gesetzt und dann mit dem ersten Teil des getrennten Strings (DatumEintrag) verglichen. Der zweite Teil des getrennten Strings (KalenderEintrag) wird auf dem Display angezeigt.

void KalenderDurchsuchen()
{
  /*
    Datum = String für das aktuelle Datum
    Treffer = true wenn es einen oder mehrere Treffer beim Datum gibt
    Termin[] = zum aktuellen Datum gefundene Einträge
    Abstand = Abstand in Pixeln zwischen mehreren Einträgen
    Trenner = Position des Trennzeichens (/)
    AnzahlDaten = Anzahl aller Daten in der Datei
    AnzahlTreffer = Anzahl der zum aktuellen Datum passenden Einträge
  */
  String Datum;
  bool Treffer = false;
  String Termin[DatenMax];
  int Abstand;
  int Trenner;
  int AnzahlTreffer;
  int AnzahlDaten;

  // Datei lesen
  if (Datei.open(Dateiname, O_RDONLY))
  {
    while (Datei.available())
    {
       for (int i = 0; i < DatenMax; i++)
       {
        // Zeile bis zum return ('\n') lesen
        DatenLesen[i] = Datei.readStringUntil('\n');

        // Position des Trennzeichens
        Trenner = DatenLesen[i].indexOf("/");

        // Leerzeichen entfernen
        DatenLesen[i].trim();

        // Zeile am Komma in Datum und Kalendereintrag trennnen
        DatumEintrag[i] = DatenLesen[i].substring(0, Trenner);
        KalenderEintrag[i] = DatenLesen[i].substring(Trenner + 1, DatenLesen[i].length());

        // Anzahl der Einträge feststellen
        AnzahlDaten = i;

        Serial.println(DatumEintrag[i]);
        Serial.println(KalenderEintrag[i]);

        // Abbruch, wenn kein Datensatz nehr vorhanden
        if (DatenLesen[i] == "") break;
      }
    }
  }

  // Datei schließen
  Datei.close();

  // Datum zusammensetzen: TT.MM.
  // bei einstelligen Tag/Monat 0 davor setzen
  if (Zeit.tm_mday < 10) Datum = "0" + String(Zeit.tm_mday);
  else Datum = String(Zeit.tm_mday);
  Datum += ".";

  if (Zeit.tm_mon < 10) Datum += "0" + String(Zeit.tm_mon + 1);
  else Datum += String(Zeit.tm_mon + 1);

  Datum += ".";

  AnzahlTreffer = 0;

  // Einträge nach aktuellen Datum durchsuchen
  for (int i = 0; i <= AnzahlDaten; i++)
  {
    // wenn das aktuelle Element des Arrays mit dem Datum übereinstimmt
    if (DatumEintrag[i] == Datum)
    {
      // Übereinstimmung gefunden
      Treffer = true;
      AnzahlTreffer ++;

      // dem String KalenderEintrag das aktuelle Elent des Arrays hinzufügen
      Termin[AnzahlTreffer] = KalenderEintrag[i];
      Serial.println(Termin[AnzahlTreffer]);
    }
  }

  tft.fillRect(1, 80, tft.width(), tft.height(), HintergrundFarbeTermine);
  u8g2Schriften.setForegroundColor(VordergrundFarbeTermine);
  u8g2Schriften.setBackgroundColor(HintergrundFarbeTermine);

  // Schriftgröße 12
  // u8g2Schriften.setFont(u8g2_font_luBS12_tf);

  // Schriftgröße 14
  u8g2Schriften.setFont(u8g2_font_helvB14_tf);

  // Schriftgröße 18
  // u8g2Schriften.setFont(u8g2_font_luRS18_tf);

  // Schriftgröße 20
  // u8g2Schriften.setFont(u8g2_font_logisoso20_tf);

  // Schriftgröße 24
  // u8g2Schriften.setFont(u8g2_font_helvB24_tf);

  // wenn es einen/mehrere Treffer gab (Treffer = true)
  // Anzahl der Treffer
  Serial.println(String(AnzahlTreffer) + " Treffer");
  if (Treffer)
  {
    // Einträge anzeigen
    for(int i = 0; i <= AnzahlTreffer; i++)
    {
      u8g2Schriften.setCursor(1, 80 + Abstand);
      u8g2Schriften.print(Termin[i]);

      // je nach Schriftgröße kann der Abstand angepasst werden
      Abstand += 30;
    }
  }

  // keine Treffer
  else
  {
    u8g2Schriften.setCursor(1, 120);
    u8g2Schriften.print("Keine Termine heute!");
  }
}

Quellen

Letzte Aktualisierung: Aug. 12, 2025 @ 14:44

Ziel des Projekts

Die Hard­ware

Kon­fi­gu­ra­ti­on des Mikrocontrollers

Der Daten­satz auf der SD-Karte

Auf­bau der Datei

Kalen­der­da­ten schreiben

Das Pro­gramm

Vor­be­mer­kun­gen

Benö­tig­te Bibliotheken

Ein­bin­dung der Biblio­the­ken und setup-Teil

Gra­fik­trei­ber ST7789

Gra­fik­trei­ber ILI9341
