ESP32 mit 3,5 Zoll Dis­play (ESP32-3248S035)

Inhalt

Kon­fi­gu­ra­ti­on

Mikro­con­trol­ler

Benö­tig­te Bibliothek

User_Setup.h

// Treiber TFT
#define ST7796_DRIVER
#define TFT_WIDTH  320
#define TFT_HEIGHT 480
#define TFT_BACKLIGHT_ON HIGH

// SPI-Pins
#define TFT_MISO 12
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_CS   15
#define TFT_DC   2
#define TFT_RST  -1
#define TFT_BL   27

// Farbreihenfolge statt RGB BGR
#define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß
// #define TFT_INVERSION_ON

#define TFT_INVERSION_OFF

#define SPI_FREQUENCY  55000000
#define SPI_READ_FREQUENCY  20000000

// Touch
#define TOUCH_IRQ 36
#define TOUCH_MOSI 32
#define TOUCH_MISO 39
#define TOUCH_CLK 25
#define TOUCH_CS 33
#define SPI_TOUCH_FREQUENCY  2500000

// Schriftarten
// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen und Satzzeichen
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define SMOOTH_FONT
#define LOAD_GFXFF

Gra­fik

Bei­spiel

#include "TFT_eSPI.h"

TFT_eSPI tft = TFT_eSPI();

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

void setup()
{
  tft.init();
}

void loop()
{
  tft.fillScreen(SCHWARZ);

  tft.setTextSize(1);
  tft.setCursor(1, 5);
  tft.setTextColor(BLAU);
  tft.print("Text");
  delay(500);

  tft.setTextSize(2);
  tft.setCursor(1, 20);
  tft.setTextColor(ORANGE);
  tft.print("Text");
  delay(500);

  tft.setTextSize(3);
  tft.setCursor(1, 40);
  tft.setTextColor(GRUEN);
  tft.print("Text");
  delay(500);

  tft.setTextSize(5);
  tft.setCursor(1, 70);
  tft.setTextColor(ROT);
  tft.print("Text");
  delay(500);

  delay(2000);

  // zufällige Pixel
  tft.fillScreen(SCHWARZ);
  for  (int i = 0; i < 700; i++)
  {
    int PixelX = random(1, tft.width());
    int PixelY = random(1, tft.height());
    tft.drawPixel(PixelX, PixelY, tft.color565(random(255),random(255),random(255)));
    delay(5);
  }
  delay(2000);

  // Linien ziehen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.height(); i+=10)
  {
    tft.drawLine(1, i, tft.width(), i, ORANGE);
  }
  delay(2000);

  // Kreise vom Mittelpunkt zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width() / 2; i+=10)
  {
    tft.fillCircle(tft.width() / 2, tft.height() / 2, tft.width() / 2 - i, tft.color565(random(255),random(255),random(255)));
    delay(50);
  }
  delay(2000);

  // Rechtecke zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width(); i+=10)
  {
    tft.drawRect(tft.width() / 2 - i / 2, tft.height() / 2 - i / 2 , i, i, tft.color565(random(255),random(255),random(255)));
  }
  delay(2000);

   // ausgefüllte Rechtecke zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width() / 2; i+=10)
  {
    tft.fillRect(i, i, i, i, tft.color565(random(ROT),random(GRUEN),random(BLAU)));
    delay(50);
  }
  delay(2000);

  // Dreiecke
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i <tft.width(); i+=10)
  {
    tft.fillTriangle(i, i, 100, 100, 1, tft.width(), tft.color565(random(255),random(255),random(255)));
    delay(50);
  }
}

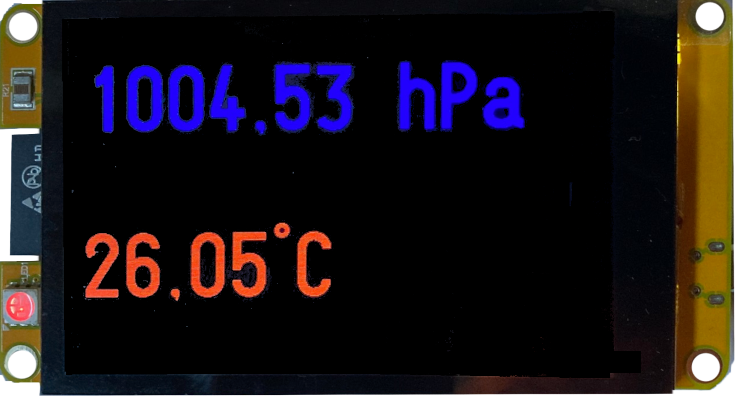

Tem­pe­ra­tur­an­zei­ge mit BMP280

#include "TFT_eSPI.h"
#include "U8g2_for_TFT_eSPI.h"

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

TFT_eSPI tft = TFT_eSPI();

#include "Adafruit_BMP280.h"

Adafruit_BMP280 bmp;

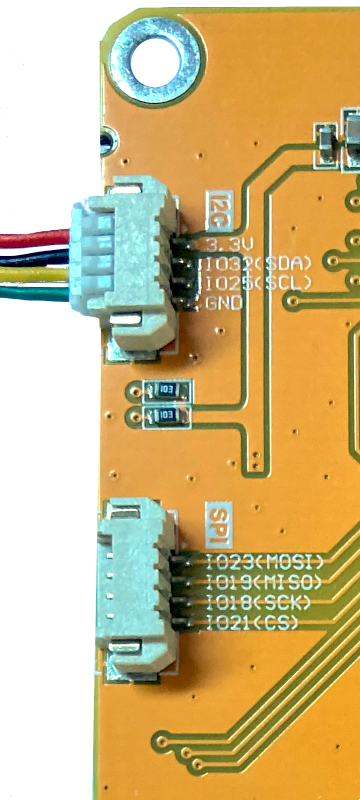

// Pins anpassen
#define SDA_PIN 25
#define SCL_PIN 32

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

void setup()
{
  // Sensor starten
  Wire.begin(SDA_PIN, SCL_PIN);
  bmp.begin(0x76);

  tft.init();
  tft.setRotation(1);
  tft.fillScreen(SCHWARZ);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);
}

void loop()
{
  DatenAnzeigen();
  delay(10000);
}

void DatenAnzeigen()
{
  // Temperatur lesen
  String Temperatur = String(bmp.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  String Luftdruck = String(bmp.readPressure() / 100);
  Luftdruck.replace(".", ",");

  // Bereich für die Messwerte löschen
  tft.fillRect(1, 40, tft.width(), 200, SCHWARZ);

  u8g2Schriften.setCursor(10, 100);
  u8g2Schriften.setForegroundColor(BLAU);
  u8g2Schriften.setFont(u8g2_font_logisoso58_tf);
  u8g2Schriften.print(Luftdruck + " hPa");

  u8g2Schriften.setCursor(10, 250);
  u8g2Schriften.setForegroundColor(ROT);
  u8g2Schriften.print(Temperatur + "°C");
}

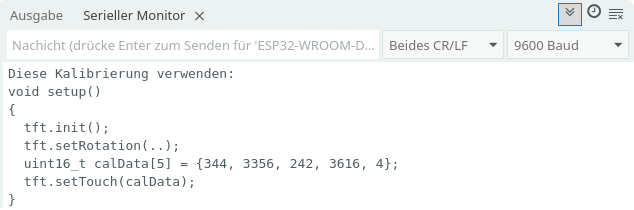

Touch­screen kalibrieren

// Original
// https://github.com/Bodmer/TFT_eSPI/blob/master/examples/Generic/Touch_calibrate/Touch_calibrate.ino
#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI();

void setup()
{
  Serial.begin(115200);
  tft.init();

  // gewünschte Rotation setzen
  tft.setRotation(0);

  // Kalibrierung starten
  touch_calibrate();

  tft.fillScreen(TFT_BLACK);
  tft.setTextFont(4);
  tft.println("Kalibrierung beendet!");
  tft.println("Verwende den im Seriellen ");
  tft.println("Monitor angezeigem Code.");
}


void loop()
{
  // Koordinaten
  uint16_t x = 0, y = 0;

  // wenn der Bildschirm berührt wurde
  bool pressed = tft.getTouch(&x, &y);

  // Draw a white spot at the detected coordinates
  if (pressed)
  {
    tft.fillCircle(x, y, 2, TFT_WHITE);
  }
}

void touch_calibrate()
{
  uint16_t calData[5];
  int calDataOK = 0;

  tft.fillScreen(TFT_BLACK);
  tft.setCursor(20, 0);
  tft.setTextFont(2);

  tft.setTextColor(TFT_WHITE, TFT_BLACK);

  tft.println("Ecken des Bildschirms werden angezeigt");
  tft.println("    Nacheinander auf die markierten Ecken zeigen");
  tft.setTextFont(1);
  tft.println();

  tft.calibrateTouch(calData, TFT_MAGENTA, TFT_BLACK, 15);

  Serial.println();
  Serial.println();
  Serial.println("Diese Kalibrierung verwenden:");
  Serial.println("void setup()");
  Serial.println("{");
  Serial.println("  tft.init();");
  Serial.println("  tft.setRotation(..);");
  Serial.print("  uint16_t calData[5] = ");
  Serial.print("{");

  for (int i = 0; i < 5; i++)
  {
    Serial.print(calData[i]);
    if (i < 4) Serial.print(", ");
  }

  Serial.println("};");
  Serial.println("  tft.setTouch(calData);");
  Serial.println("}");
  Serial.println();
}

Touch­screen

#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();

#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

bool FarbwechselLinkerButton = false;
bool FarbwechselRechterButton = false;

uint16_t x, y;

void setup()
{
  Serial.begin(9600);

  tft.init();
  tft.setRotation(1);

  // kalibrierte Daten verwenden
  uint16_t calData[5] = { 262, 3608, 244, 3481, 7 };
  tft.setTouch(calData);
  tft.fillScreen(SCHWARZ);

  // linker Button
  tft.fillRect(50, 100, 100, 50, ROT);
  tft.drawRoundRect(50, 100, 100, 50, 5, WEISS);

  // rechter Button
  tft.fillRect(180, 100, 100, 50, GELB);
  tft.drawRoundRect(180, 100, 100, 50, 5, WEISS);
  tft.setTextSize(2);
}

void loop()
{
  // wenn eine Berührung erkannt wurde
  if (tft.getTouch(&x, &y))
  {
    KoordinatenAnzeigen(x, y, tft.getTouchRawZ());

    delay(100);

    // linker Button Koordinaten abfragen
    if (x >= 50 && x <= 150 && y >= 100 && y <= 150)
    {
      if (FarbwechselLinkerButton)
      {
        tft.fillRect(50, 100, 100, 50, ROT);
        tft.drawRoundRect(50, 100, 100, 50, 5, WEISS);
      }

      else
      {
        tft.fillRect(50, 100, 100, 50, BLAU);
        tft.drawRoundRect(50, 100, 100, 50, 5, WEISS);
      }
      FarbwechselLinkerButton = !FarbwechselLinkerButton;
    }

    // rechter Button Koordinaten abfragen
    if (x >= 180 && x <= 280 && y >= 100 && y <= 150)
    {
      if (FarbwechselRechterButton)
      {
        tft.fillRect(180, 100, 100, 50, MAGENTA);
        tft.drawRoundRect(180, 100, 100, 50, 5, WEISS);
      }

      else
      {
        tft.fillRect(180, 100, 100, 50, GELB);
        tft.drawRoundRect(180, 100, 100, 50, 5, WEISS);
      }
      FarbwechselRechterButton = !FarbwechselRechterButton;
    }
  }
}

void KoordinatenAnzeigen(int x, int y, int z)
{
  Serial.print("x-Koordinate = ");
  Serial.print(x);
  Serial.print(" | y-Koordinate = ");
  Serial.print(y);
  Serial.print(" | Druck = ");
  Serial.print(z);
  Serial.println();

  tft.fillRect(1, 1, tft.width(), 90, SCHWARZ);
  tft.setCursor(10, 10);

  // interne Schrift Größe 2
  tft.setTextFont(2);
  tft.println("x-Koordinate: " + String(x));
  tft.setCursor(10, 40);
  tft.print("y-Koordinate: " + String(y));
}

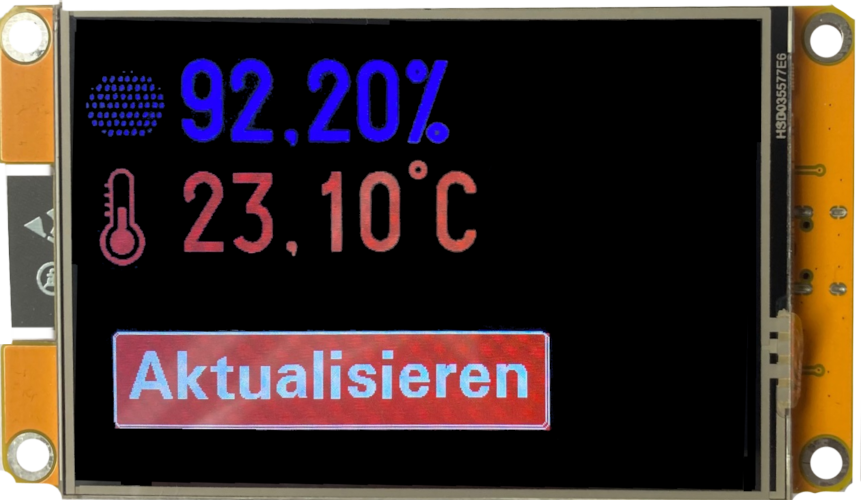

Tem­pe­ra­tur­an­zei­ge DHT mit Touch

#include "TFT_eSPI.h"
TFT_eSPI tft = TFT_eSPI();
#include "U8g2_for_TFT_eSPI.h"
#include "DHT.h"

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

#include "DHT.h"

// Pin anpassen
int SENSOR_DHT = 32;

#define SensorTyp DHT22

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// Farben Messwerte/Piktogramm
#define FarbeLuftfeuchtigkeit BLAU
#define FarbeTemperatur ROT

// Arrays Piktogramme
const unsigned char Thermometer [] PROGMEM = {
	// 'Thermometer, 34x70px
	0x00, 0x07, 0xf0, 0x00, 0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x3f, 0xfe, 0x00, 0x00, 0x00,
	0x7c, 0x0f, 0x00, 0x00, 0x00, 0x70, 0x07, 0x80, 0x00, 0x00, 0xe0, 0x03, 0xc0, 0x00, 0x00, 0xe0,
	0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01,
	0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0,
	0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00,
	0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f,
	0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0,
	0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01,
	0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc3, 0xe1, 0xc0,
	0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00,
	0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00,
	0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3,
	0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x03, 0xc3, 0xf1, 0xf0, 0x00, 0x07, 0xc3, 0xf0,
	0xf8, 0x00, 0x0f, 0x03, 0xf0, 0x7c, 0x00, 0x0e, 0x03, 0xe0, 0x3c, 0x00, 0x1c, 0x07, 0xf0, 0x1e,
	0x00, 0x3c, 0x1f, 0xfc, 0x0f, 0x00, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x78, 0x7f, 0xff, 0x07, 0x80,
	0x70, 0x7f, 0xff, 0x87, 0x80, 0x70, 0x7f, 0xff, 0x83, 0x80, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0xf0,
	0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff,
	0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0x70, 0x7f, 0xff, 0x83, 0x80, 0x70, 0x7f, 0xff,
	0x87, 0x80, 0x78, 0x3f, 0xff, 0x07, 0x80, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x3c, 0x0f, 0xfc, 0x0f,
	0x00, 0x1e, 0x03, 0xe0, 0x1e, 0x00, 0x1f, 0x00, 0x00, 0x3e, 0x00, 0x0f, 0x00, 0x00, 0x7c, 0x00,
	0x07, 0xe0, 0x01, 0xf8, 0x00, 0x03, 0xf8, 0x07, 0xf0, 0x00, 0x00, 0xff, 0xff, 0xc0, 0x00, 0x00,
	0x7f, 0xff, 0x80, 0x00, 0x00, 0x1f, 0xfe, 0x00, 0x00, 0x00, 0x03, 0xf0, 0x00, 0x00
};

const unsigned char Regen [] PROGMEM = {
	// 'Regen, 60x49px
	0x00, 0x00, 0x00, 0x08, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x02, 0x08, 0x21, 0x04, 0x10, 0x00, 0x00, 0x00, 0x06, 0x18, 0x63, 0x0c, 0x30, 0x80, 0x00,
	0x00, 0x06, 0x10, 0x63, 0x0c, 0x31, 0x80, 0x00, 0x00, 0x00, 0x10, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x20, 0x84, 0x10, 0x41, 0x08, 0x20, 0x00, 0x00, 0x61, 0x8c, 0x30, 0xc3, 0x18, 0x60, 0x00,
	0x08, 0xc1, 0x8c, 0x30, 0xc3, 0x18, 0x61, 0x00, 0x00, 0x41, 0x04, 0x20, 0x82, 0x08, 0x40, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0x30, 0x86, 0x18, 0x43, 0x04, 0x30, 0x80,
	0x18, 0x71, 0x86, 0x18, 0xc3, 0x0c, 0x31, 0x80, 0x18, 0x21, 0x84, 0x10, 0xc3, 0x0c, 0x21, 0x80,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x82, 0x18, 0x21, 0x04, 0x10, 0x42, 0x18, 0x40,
	0x86, 0x18, 0x63, 0x0c, 0x30, 0xc6, 0x18, 0xc0, 0x86, 0x10, 0x63, 0x0c, 0x30, 0xc6, 0x18, 0xc0,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x18, 0x21, 0x04, 0x10, 0xc2, 0x0c, 0x21, 0x00, 0x30, 0x63, 0x0c, 0x31, 0xc6, 0x0c, 0x63, 0x00,
	0x30, 0x63, 0x0c, 0x31, 0x86, 0x18, 0x63, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x06, 0x10, 0x43, 0x08, 0x20, 0x86, 0x10, 0x00, 0x06, 0x30, 0xc3, 0x18, 0x61, 0x86, 0x30, 0x00,
	0x04, 0x30, 0xc2, 0x18, 0x61, 0x8c, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x80, 0x00, 0x00, 0x0c, 0x30, 0xc6, 0x18, 0x61, 0x00, 0x00,
	0x00, 0x00, 0x61, 0xc6, 0x18, 0x60, 0x00, 0x00, 0x00, 0x00, 0x60, 0x86, 0x10, 0x60, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

uint16_t x, y;

void setup()
{
  Serial.begin(9600);

  // Sensor starten
  dht.begin();

  tft.init();
  tft.setRotation(1);

  // kalibrierter Touchscreen
  uint16_t calData[5] = { 262, 3608, 244, 3481, 7 };
  tft.setTouch(calData);
  tft.fillScreen(SCHWARZ);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // Button
  tft.fillRect(20, 220, 330, 70, ROT);
  tft.drawRoundRect(20, 220, 330, 70, 5, WEISS);
  tft.drawRoundRect(19, 219, 329, 69, 5, WEISS);
  u8g2Schriften.setCursor(30, 268);
  u8g2Schriften.setForegroundColor(WEISS);
  u8g2Schriften.setBackgroundColor(ROT);
  u8g2Schriften.setFont(u8g2_font_fub35_tf);
  u8g2Schriften.print("Aktualisieren");

  /*
    Piktogramme anzeigen
    Parameter:
    Position x-/y-Koordinate
    Name des Arrays
    Bildgröße in Pixel x/y
    Farbe
  */
  tft.drawBitmap(1, 30, Regen, 60, 49, FarbeLuftfeuchtigkeit);
  tft.drawBitmap(10, 100, Thermometer, 34, 70, FarbeTemperatur);

  TemperaturAnzeigen();
}

void loop()
{
  // wenn eine Berührung erkannt wurde
  if (tft.getTouch(&x, &y))
  {
    //KoordinatenAnzeigen(x, y, tft.getTouchRawZ());

     if (x >= 20 && x <= 350 && y >= 220 && y <= 300)
    {
      TemperaturAnzeigen();
      delay(100);
    }
  }
}

void TemperaturAnzeigen()
{
  // Temperatur lesen
  String Temperatur = String(dht.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String Luftfeuchtigkeit = String(dht.readHumidity());

  // replace -> . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Bereich für die Messwerte löschen
  tft.fillRect(65, 10, 270, 150, SCHWARZ);

  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(70, 80);
  u8g2Schriften.setForegroundColor(FarbeLuftfeuchtigkeit);
  u8g2Schriften.setFont(u8g2_font_logisoso58_tf);
  u8g2Schriften.print(Luftfeuchtigkeit + "%");

  u8g2Schriften.setCursor(70, 160);
  u8g2Schriften.setForegroundColor(FarbeTemperatur);
  u8g2Schriften.setForegroundColor(FarbeTemperatur);
  u8g2Schriften.print(Temperatur + "°C");
}

void KoordinatenAnzeigen(int x, int y, int z)
{
  Serial.print("x-Koordinate = ");
  Serial.print(x);
  Serial.print(" | y-Koordinate = ");
  Serial.print(y);
  Serial.print(" | Druck = ");
  Serial.print(z);
  Serial.println();
}

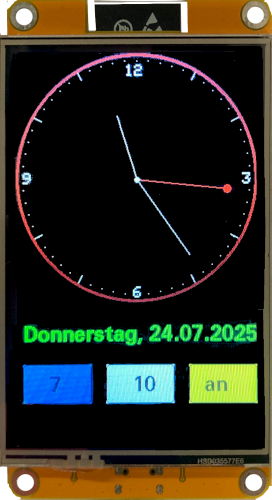

Ana­lo­ge Uhr

Die im Pro­gramm ver­wen­de­te Biblio­thek U8g2_for_TFT_eSPI kann nicht über die Biblio­theks­ver­wal­tung instal­liert wer­den, sie muss heruntergeladen

https://​git​hub​.com/​B​o​d​m​e​r​/​U​8​g​2​_​f​o​r​_​T​F​T​_​e​SPI

und mit

Sketch -> Biblio­thek ein­bin­den -> zip-Biblio­­thek hinzufügen

instal­liert werden

#include "WiFi.h"
#include "time.h"
#include "TFT_eSPI.h"
#include "U8g2_for_TFT_eSPI.h"

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

TFT_eSPI tft = TFT_eSPI();

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// Variablen des TFTs (Höhe, Breite, Radius)
const int MitteHoehe = 160;
const int MitteBreite = 160;
const int Radius = 160;

// Multiplikatoren für x- y-Positionen der Stunden, Minuten und Sekunden
float SekundePosX = 0, SekundePosY = 0, MinutePosX = 0, MinutePosY = 0, StundePosX = 0, StundePosY = 0;
float GradSekunden = 0, GradMinuten = 0, GradStunden = 0;

// x- y-Koordinaten für die Anzeige Stunden, Minuten und Sekunden
int SekundenZeigerX = MitteHoehe, SekundenZeigerY = MitteHoehe;
int MinutenZeigerX = MitteHoehe, MinutenZeigerY = MitteHoehe;
int StundenZeigerX = MitteHoehe, StundenZeigerY = MitteHoehe;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

unsigned long Zeitmessung = 0;

// Variablen für die Markierungen und Punkte und Striche des Ziffernblatts
float PosX, PosY;
int PunktX, PunktY, PunktX1, PunktX2, PunktY1, PunktY2;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// Farben innerer Kreis, Randfarbe und Zeigerfarbe
// die Farben der Zeiger können aber auch individuell gesetzt werden
const int Kreisfarbe = SCHWARZ;
const int Zeigerfarbe = WEISS;
const int Randfarbe = BORDEAUX;

// true -> Datum anzeigen
// false -> Datum nicht anzeigen
bool DatumAnzeigen = true;

// true -> Sekundenzeiger nur als Kreis
bool SekundenzeigerKreis = false;

// Ziffern 12 3 6 9 anzeigen/nicht anzeigen
bool Ziffernanzeigen = true;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European SuMinutener Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

void setup()
{
  Serial.begin(9600);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  tft.begin();
  tft.setRotation(0);
  tft.fillScreen(Kreisfarbe);

  // 4 Pixel breiter äußerer Rand, Farbe au der Farbpalette wählen
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 1, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 2, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 3, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 4, Randfarbe);

  // innere Fläche bis auf den Rand von 4 Pixeln vollständig löschen
  // wenn andere Farbe als äußerer Rand gewählt wird ergibt sich ein schmaler Rand
  tft.fillCircle(MitteHoehe, MitteBreite, Radius - 4, Kreisfarbe);

 /*
    alle 30° Linie am Rand als Stundenmarkierung zeichnen
    DEG_TO_RAD (= PI/180 = 0.0174532925) -> Winkel in Bogenmaß umrechnen
    sin/cos berechnen die x-/y-Kordinaten des Punktes auf der Kreislinie
  */
  for (int i = 0; i < 360; i += 30)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // kurze Linien zeichnen, von 114 bis 100 vom äußeren Rand aus
    // Farbe individuell wählbar
    int PunktX1 = PosX * 155 + Radius;
    int PunktY1 = PosY * 155 + Radius;
    int PunktX2 = PosX * 145 + Radius;
    int PunktY2 = PosY * 145 + Radius;
    tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Zeigerfarbe);

    // keine Striche an der Position der Zahlen
    if (Ziffernanzeigen)
    {

      if (PunktX1 == 160 || PunktX1 == 315 || PunktX1 == 5)
      {
        tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Kreisfarbe);
      }
    }
  }

  // alle 6 Grad Punkte als Sekundenmarkierung zeichnen
  for (int i = 0; i < 360; i += 6)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // Positionen der Punkte
    // 108 -> Abstand vom Mittelpunkt
    PunktX = PosX * 150 + Radius;
    PunktY = PosY * 150 + Radius;
    tft.drawPixel(PunktX, PunktY, Zeigerfarbe);
  }

  // Markierung 12 3 6 9
  if (Ziffernanzeigen)
  {
    tft.setTextSize(2);
    tft.setTextColor(Zeigerfarbe);
    tft.setCursor(145, 15);
    tft.print("12");

    tft.setCursor(10, 153);
    tft.print("9");

    tft.setCursor(300, 153);
    tft.print("3");

    tft.setCursor(155, 300);
    tft.print("6");
  }

  if (DatumAnzeigen)
  {
    ZeigeDatum();
  }

  Zeitmessung = millis() + 1000;
}

void loop()
{
  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      Sekunden = 0;
      Minuten++;

      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      if (Minuten > 59)
      {
        Minuten = 0;
        Stunden++;
        if (Stunden > 23)
        {
          Stunden = 0;
        }
      }
    }

    // Vorausberechnung der x- und y-Koordinaten
    // alle 6° eine Sekunde vorwärts
    GradSekunden = Sekunden * 6;

    // alle 6° eine Minute vorwärts
    GradMinuten = Minuten * 6;

    // alle 30° eine Stunde vorwärts
    // 30 / 3600 = 0.0833333
    // sorgt dafür, dass der Stundenzeiger entsprechend
    // der Anzahl der Minuten weiter "wandert"
    GradStunden = Stunden * 30 + GradMinuten * 0.0833333;
    StundePosX = cos((GradStunden - 90) * DEG_TO_RAD);
    StundePosY = sin((GradStunden - 90) * DEG_TO_RAD);

    MinutePosX = cos((GradMinuten - 90) * DEG_TO_RAD) ;
    MinutePosY = sin((GradMinuten - 90) * DEG_TO_RAD);

    SekundePosX = cos((GradSekunden - 90) * DEG_TO_RAD);
    SekundePosY = sin((GradSekunden - 90) * DEG_TO_RAD);

    // nach jeder Minute Minuten-/Stundenzeiger löschen
    // oder einmalig beim Start der Anzeige
    if (Sekunden == 0 || Start)
    {
      Start = false;

      // Datum anzeigen/nicht anzeigen
      if (DatumAnzeigen) ZeigeDatum();

      tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 62 Pixel -> Länge des Stundenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      StundenZeigerX = StundePosX * 85 + MitteHoehe + 1;
      StundenZeigerY = StundePosY * 85 + MitteHoehe + 1;
      tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 84 Pixel -> Länge des Minutenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      MinutenZeigerX = MinutePosX * 120 + MitteHoehe;
      MinutenZeigerY = MinutePosY * 120 + MitteHoehe + 1;
    }

    // Sekundenzeiger löschen
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

    // Kreis am Sekundenzeiger löschen, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, Kreisfarbe);

    // 85 Pixel -> Länge des Sekundenzeigers
    SekundenZeigerX = SekundePosX * 120 + MitteHoehe + 1;
    SekundenZeigerY = SekundePosY * 120 + MitteHoehe + 1;

    // Zeiger neu zeichnen
    // Sekunden Linie nur anzeigen wenn SekundenzeigerKreis false
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, ROT);

    // Minuten
    tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Stunden
    tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Kreis an der Spitze des Sekundenzeigers, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, ROT);

    // Mittelpunkt zeichnen
    tft.fillCircle(MitteHoehe, MitteHoehe + 1, 3, Zeigerfarbe);
  }
}

void ZeigeDatum()
{
  u8g2Schriften.setForegroundColor(GRUEN);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 380);
  u8g2Schriften.setFont(u8g2_font_fub35_tf);

  // Bildschirmbereich für das Datum löschen
  tft.fillRect(10, 320, tft.width(), tft.height(), SCHWARZ);

   // Wochentag anzeigen
  switch (Zeit.tm_wday)
  {
    case 0:
      u8g2Schriften.print("Sonntag");
      break;
    case 1:
      u8g2Schriften.print("Montag");
      break;
    case 2:
      u8g2Schriften.print("Dienstag");
      break;
    case 3:
      u8g2Schriften.print("Mittwoch");
      break;
    case 4:
      u8g2Schriften.print("Donnerstag");
      break;
    case 5:
      u8g2Schriften.print("Freitag");
      break;
    case 6:
      u8g2Schriften.print("Samstag");
      break;
  }

  u8g2Schriften.setCursor(10, 450);
  if (Zeit.tm_mday < 10) u8g2Schriften.print("0");
  u8g2Schriften.print(Zeit.tm_mday);
  u8g2Schriften.print(".");

  // Monat: führende 0 ergänzen
  if (Zeit.tm_mon < 9) u8g2Schriften.print("0");

  // Zählung beginnt mit 0 -> +1
  u8g2Schriften.print(Zeit.tm_mon + 1);
  u8g2Schriften.print(".");

  // Anzahl Jahre seit 1900
  u8g2Schriften.print(Zeit.tm_year + 1900);
}

Ana­lo­ge Uhr mit Tem­pe­ra­tur­an­zei­ge mit DHT

#include "WiFi.h"
#include "time.h"
#include "TFT_eSPI.h"
#include "U8g2_for_TFT_eSPI.h"
#include "DHT.h"

int SENSOR_DHT = 25;

#define SensorTyp DHT22

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

TFT_eSPI tft = TFT_eSPI();

// WiFi-Daten
char Router[] = "FRITZ!Box 7590 LB";
char Passwort[] = "anea1246";

// Variablen des TFTs (Höhe, Breite, Radius)
const int MitteHoehe = 160;
const int MitteBreite = 160;
const int Radius = 160;

// Multiplikatoren für x- y-Positionen der Stunden, Minuten und Sekunden
float SekundePosX = 0, SekundePosY = 0, MinutePosX = 0, MinutePosY = 0, StundePosX = 0, StundePosY = 0;
float GradSekunden = 0, GradMinuten = 0, GradStunden = 0;

// x- y-Koordinaten für die Anzeige Stunden, Minuten und Sekunden
int SekundenZeigerX = MitteHoehe, SekundenZeigerY = MitteHoehe;
int MinutenZeigerX = MitteHoehe, MinutenZeigerY = MitteHoehe;
int StundenZeigerX = MitteHoehe, StundenZeigerY = MitteHoehe;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

unsigned long Zeitmessung = 0;

// Variablen für die Markierungen und Punkte und Striche des Ziffernblatts
float PosX, PosY;
int PunktX, PunktY, PunktX1, PunktX2, PunktY1, PunktY2;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// Farben innerer Kreis, Randfarbe und Zeigerfarbe
// die Farben der Zeiger können aber auch individuell gesetzt werden
const int Kreisfarbe = SCHWARZ;
const int Zeigerfarbe = WEISS;
const int Randfarbe = BORDEAUX;

// true -> Datum anzeigen
// false -> Datum nicht anzeigen
bool DatumAnzeigen = true;

// true -> Sekundenzeiger nur als Kreis
bool SekundenzeigerKreis = false;

// Ziffern 12 3 6 9 anzeigen/nicht anzeigen
bool Ziffernanzeigen = true;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European SuMinutener Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

void setup()
{
  // Sensor starten
  dht.begin();

  Serial.begin(9600);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  tft.begin();
  tft.setRotation(0);
  tft.fillScreen(Kreisfarbe);

  // 4 Pixel breiter äußerer Rand, Farbe au der Farbpalette wählen
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 1, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 2, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 3, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 4, Randfarbe);

  // innere Fläche bis auf den Rand von 4 Pixeln vollständig löschen
  // wenn andere Farbe als äußerer Rand gewählt wird ergibt sich ein schmaler Rand
  tft.fillCircle(MitteHoehe, MitteBreite, Radius - 4, Kreisfarbe);

 /*
    alle 30° Linie am Rand als Stundenmarkierung zeichnen
    DEG_TO_RAD (= PI/180 = 0.0174532925) -> Winkel in Bogenmaß umrechnen
    sin/cos berechnen die x-/y-Kordinaten des Punktes auf der Kreislinie
  */
  for (int i = 0; i < 360; i += 30)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // kurze Linien zeichnen, von 114 bis 100 vom äußeren Rand aus
    // Farbe individuell wählbar
    int PunktX1 = PosX * 155 + Radius;
    int PunktY1 = PosY * 155 + Radius;
    int PunktX2 = PosX * 145 + Radius;
    int PunktY2 = PosY * 145 + Radius;
    tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Zeigerfarbe);

    // keine Striche an der Position der Zahlen
    if (Ziffernanzeigen)
    {

      if (PunktX1 == 160 || PunktX1 == 315 || PunktX1 == 5)
      {
        tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Kreisfarbe);
      }
    }
  }

  // alle 6 Grad Punkte als Sekundenmarkierung zeichnen
  for (int i = 0; i < 360; i += 6)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // Positionen der Punkte
    // 108 -> Abstand vom Mittelpunkt
    PunktX = PosX * 150 + Radius;
    PunktY = PosY * 150 + Radius;
    tft.drawPixel(PunktX, PunktY, Zeigerfarbe);
  }

  // Markierung 12 3 6 9
  if (Ziffernanzeigen)
  {
    tft.setTextSize(2);
    tft.setTextColor(Zeigerfarbe);
    tft.setCursor(145, 15);
    tft.print("12");

    tft.setCursor(10, 153);
    tft.print("9");

    tft.setCursor(300, 153);
    tft.print("3");

    tft.setCursor(155, 300);
    tft.print("6");
  }

  if (DatumAnzeigen)
  {
    ZeigeDatum();
  }

  TemperaturAnzeigen();

  Zeitmessung = millis() + 1000;
}

void loop()
{
  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      Sekunden = 0;
      Minuten++;

      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      if (Minuten > 59)
      {
        Minuten = 0;
        Stunden++;
        if (Stunden > 23)
        {
          Stunden = 0;
        }
      }
    }

    // Vorausberechnung der x- und y-Koordinaten
    // alle 6° eine Sekunde vorwärts
    GradSekunden = Sekunden * 6;

    // alle 6° eine Minute vorwärts
    GradMinuten = Minuten * 6;

    // alle 30° eine Stunde vorwärts
    // 30 / 3600 = 0.0833333
    // sorgt dafür, dass der Stundenzeiger entsprechend
    // der Anzahl der Minuten weiter "wandert"
    GradStunden = Stunden * 30 + GradMinuten * 0.0833333;
    StundePosX = cos((GradStunden - 90) * DEG_TO_RAD);
    StundePosY = sin((GradStunden - 90) * DEG_TO_RAD);

    MinutePosX = cos((GradMinuten - 90) * DEG_TO_RAD) ;
    MinutePosY = sin((GradMinuten - 90) * DEG_TO_RAD);

    SekundePosX = cos((GradSekunden - 90) * DEG_TO_RAD);
    SekundePosY = sin((GradSekunden - 90) * DEG_TO_RAD);

    // nach jeder Minute Minuten-/Stundenzeiger löschen
    // oder einmalig beim Start der Anzeige
    if (Sekunden == 0 || Start)
    {
      Start = false;

      // Datum anzeigen/nicht anzeigen
      if (DatumAnzeigen) ZeigeDatum();
      TemperaturAnzeigen();

      tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 62 Pixel -> Länge des Stundenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      StundenZeigerX = StundePosX * 85 + MitteHoehe + 1;
      StundenZeigerY = StundePosY * 85 + MitteHoehe + 1;
      tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 84 Pixel -> Länge des Minutenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      MinutenZeigerX = MinutePosX * 120 + MitteHoehe;
      MinutenZeigerY = MinutePosY * 120 + MitteHoehe + 1;
    }

    // Sekundenzeiger löschen
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

    // Kreis am Sekundenzeiger löschen, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, Kreisfarbe);

    // 85 Pixel -> Länge des Sekundenzeigers
    SekundenZeigerX = SekundePosX * 120 + MitteHoehe + 1;
    SekundenZeigerY = SekundePosY * 120 + MitteHoehe + 1;

    // Zeiger neu zeichnen
    // Sekunden Linie nur anzeigen wenn SekundenzeigerKreis false
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, ROT);

    // Minuten
    tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Stunden
    tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Kreis an der Spitze des Sekundenzeigers, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, ROT);

    // Mittelpunkt zeichnen
    tft.fillCircle(MitteHoehe, MitteHoehe + 1, 3, Zeigerfarbe);
  }
}

void ZeigeDatum()
{
  u8g2Schriften.setForegroundColor(GRUEN);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 350);
  u8g2Schriften.setFont(u8g2_font_fub20_tf);

  // Bildschirmbereich für das Datum löschen
  tft.fillRect(10, 320, tft.width(), tft.height(), SCHWARZ);

   // Wochentag anzeigen
  switch (Zeit.tm_wday)
  {
    case 0:
      u8g2Schriften.print("Sonntag");
      break;
    case 1:
      u8g2Schriften.print("Montag");
      break;
    case 2:
      u8g2Schriften.print("Dienstag");
      break;
    case 3:
      u8g2Schriften.print("Mittwoch");
      break;
    case 4:
      u8g2Schriften.print("Donnerstag");
      break;
    case 5:
      u8g2Schriften.print("Freitag");
      break;
    case 6:
      u8g2Schriften.print("Samstag");
      break;
  }

  u8g2Schriften.print(", ");
  if (Zeit.tm_mday < 10) u8g2Schriften.print("0");
  u8g2Schriften.print(Zeit.tm_mday);
  u8g2Schriften.print(".");

  // Monat: führende 0 ergänzen
  if (Zeit.tm_mon < 9) u8g2Schriften.print("0");

  // Zählung beginnt mit 0 -> +1
  u8g2Schriften.print(Zeit.tm_mon + 1);
  u8g2Schriften.print(".");

  // Anzahl Jahre seit 1900
  u8g2Schriften.print(Zeit.tm_year + 1900);
}

void TemperaturAnzeigen()
{
  // Temperatur lesen
  String Temperatur = String(dht.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String Luftfeuchtigkeit = String(dht.readHumidity());

  // replace -> . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Anzeigebereich löschen
  // tft.fillRect(10, 380, tft.width(), 80, GELB);
  u8g2Schriften.setForegroundColor(BLAU);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 405);
  u8g2Schriften.setFont(u8g2_font_fub42_tf);
  u8g2Schriften.print(Luftfeuchtigkeit + "%");

  u8g2Schriften.setCursor(10, 470);
  u8g2Schriften.setForegroundColor(ROT);
  u8g2Schriften.setBackgroundColor(SCHWARZ);

  u8g2Schriften.print(Temperatur + "°C");
}

Ana­lo­ge Uhr mit Tem­pe­ra­tur­an­zei­ge mit BMP280

#include "WiFi.h"
#include "time.h"
#include "TFT_eSPI.h"
#include "U8g2_for_TFT_eSPI.h"
#include "Adafruit_BMP280.h"

Adafruit_BMP280 bmp;

// Pins anpassen

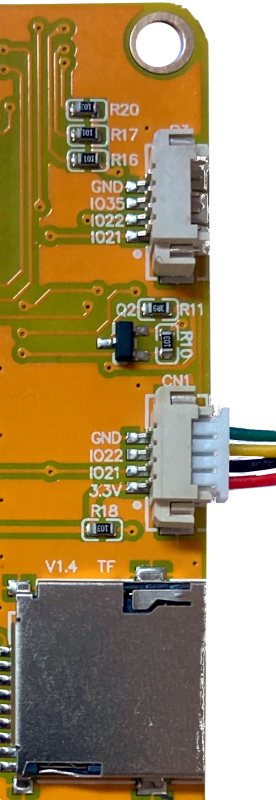

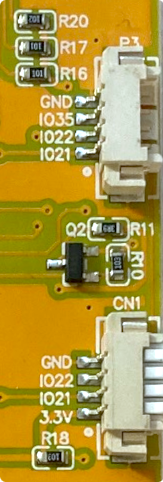

#define SDA_PIN 22
#define SCL_PIN 21

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

TFT_eSPI tft = TFT_eSPI();

// WiFi-Daten
char Router[] = "FRITZ!Box 7590 LB";
char Passwort[] = "anea1246";

// Variablen des TFTs (Höhe, Breite, Radius)
const int MitteHoehe = 160;
const int MitteBreite = 160;
const int Radius = 160;

// Multiplikatoren für x- y-Positionen der Stunden, Minuten und Sekunden
float SekundePosX = 0, SekundePosY = 0, MinutePosX = 0, MinutePosY = 0, StundePosX = 0, StundePosY = 0;
float GradSekunden = 0, GradMinuten = 0, GradStunden = 0;

// x- y-Koordinaten für die Anzeige Stunden, Minuten und Sekunden
int SekundenZeigerX = MitteHoehe, SekundenZeigerY = MitteHoehe;
int MinutenZeigerX = MitteHoehe, MinutenZeigerY = MitteHoehe;
int StundenZeigerX = MitteHoehe, StundenZeigerY = MitteHoehe;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

unsigned long Zeitmessung = 0;

// Variablen für die Markierungen und Punkte und Striche des Ziffernblatts
float PosX, PosY;
int PunktX, PunktY, PunktX1, PunktX2, PunktY1, PunktY2;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// Farben innerer Kreis, Randfarbe und Zeigerfarbe
// die Farben der Zeiger können aber auch individuell gesetzt werden
const int Kreisfarbe = SCHWARZ;
const int Zeigerfarbe = WEISS;
const int Randfarbe = BORDEAUX;

// true -> Datum anzeigen
// false -> Datum nicht anzeigen
bool DatumAnzeigen = true;

// true -> Sekundenzeiger nur als Kreis
bool SekundenzeigerKreis = false;

// Ziffern 12 3 6 9 anzeigen/nicht anzeigen
bool Ziffernanzeigen = true;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European SuMinutener Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

void setup()
{
  // Wire mit I2C-Pins starten
  Wire.begin(SDA_PIN, SCL_PIN);

  // bmp.begin(0x77);
  bmp.begin(0x76);

  Serial.begin(9600);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  tft.begin();
  tft.setRotation(0);
  tft.fillScreen(Kreisfarbe);

  // 4 Pixel breiter äußerer Rand, Farbe au der Farbpalette wählen
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 1, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 2, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 3, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 4, Randfarbe);

  // innere Fläche bis auf den Rand von 4 Pixeln vollständig löschen
  // wenn andere Farbe als äußerer Rand gewählt wird ergibt sich ein schmaler Rand
  tft.fillCircle(MitteHoehe, MitteBreite, Radius - 4, Kreisfarbe);

 /*
    alle 30° Linie am Rand als Stundenmarkierung zeichnen
    DEG_TO_RAD (= PI/180 = 0.0174532925) -> Winkel in Bogenmaß umrechnen
    sin/cos berechnen die x-/y-Kordinaten des Punktes auf der Kreislinie
  */
  for (int i = 0; i < 360; i += 30)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // kurze Linien zeichnen, von 114 bis 100 vom äußeren Rand aus
    // Farbe individuell wählbar
    int PunktX1 = PosX * 155 + Radius;
    int PunktY1 = PosY * 155 + Radius;
    int PunktX2 = PosX * 145 + Radius;
    int PunktY2 = PosY * 145 + Radius;
    tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Zeigerfarbe);

    // keine Striche an der Position der Zahlen
    if (Ziffernanzeigen)
    {

      if (PunktX1 == 160 || PunktX1 == 315 || PunktX1 == 5)
      {
        tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Kreisfarbe);
      }
    }
  }

  // alle 6 Grad Punkte als Sekundenmarkierung zeichnen
  for (int i = 0; i < 360; i += 6)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // Positionen der Punkte
    // 108 -> Abstand vom Mittelpunkt
    PunktX = PosX * 150 + Radius;
    PunktY = PosY * 150 + Radius;
    tft.drawPixel(PunktX, PunktY, Zeigerfarbe);
  }

  // Markierung 12 3 6 9
  if (Ziffernanzeigen)
  {
    tft.setTextSize(2);
    tft.setTextColor(Zeigerfarbe);
    tft.setCursor(145, 15);
    tft.print("12");

    tft.setCursor(10, 153);
    tft.print("9");

    tft.setCursor(300, 153);
    tft.print("3");

    tft.setCursor(155, 300);
    tft.print("6");
  }

  if (DatumAnzeigen)
  {
    ZeigeDatum();
  }

  TemperaturAnzeigen();

  Zeitmessung = millis() + 1000;
}

void loop()
{
  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      Sekunden = 0;
      Minuten++;

      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      if (Minuten > 59)
      {
        Minuten = 0;
        Stunden++;
        if (Stunden > 23)
        {
          Stunden = 0;
        }
      }
    }

    // Vorausberechnung der x- und y-Koordinaten
    // alle 6° eine Sekunde vorwärts
    GradSekunden = Sekunden * 6;

    // alle 6° eine Minute vorwärts
    GradMinuten = Minuten * 6;

    // alle 30° eine Stunde vorwärts
    // 30 / 3600 = 0.0833333
    // sorgt dafür, dass der Stundenzeiger entsprechend
    // der Anzahl der Minuten weiter "wandert"
    GradStunden = Stunden * 30 + GradMinuten * 0.0833333;
    StundePosX = cos((GradStunden - 90) * DEG_TO_RAD);
    StundePosY = sin((GradStunden - 90) * DEG_TO_RAD);

    MinutePosX = cos((GradMinuten - 90) * DEG_TO_RAD) ;
    MinutePosY = sin((GradMinuten - 90) * DEG_TO_RAD);

    SekundePosX = cos((GradSekunden - 90) * DEG_TO_RAD);
    SekundePosY = sin((GradSekunden - 90) * DEG_TO_RAD);

    // nach jeder Minute Minuten-/Stundenzeiger löschen
    // oder einmalig beim Start der Anzeige
    if (Sekunden == 0 || Start)
    {
      Start = false;

      // Datum anzeigen/nicht anzeigen
      if (DatumAnzeigen) ZeigeDatum();
      TemperaturAnzeigen();

      tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 62 Pixel -> Länge des Stundenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      StundenZeigerX = StundePosX * 85 + MitteHoehe + 1;
      StundenZeigerY = StundePosY * 85 + MitteHoehe + 1;
      tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 84 Pixel -> Länge des Minutenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      MinutenZeigerX = MinutePosX * 120 + MitteHoehe;
      MinutenZeigerY = MinutePosY * 120 + MitteHoehe + 1;
    }

    // Sekundenzeiger löschen
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

    // Kreis am Sekundenzeiger löschen, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, Kreisfarbe);

    // 85 Pixel -> Länge des Sekundenzeigers
    SekundenZeigerX = SekundePosX * 120 + MitteHoehe + 1;
    SekundenZeigerY = SekundePosY * 120 + MitteHoehe + 1;

    // Zeiger neu zeichnen
    // Sekunden Linie nur anzeigen wenn SekundenzeigerKreis false
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, ROT);

    // Minuten
    tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Stunden
    tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Kreis an der Spitze des Sekundenzeigers, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, ROT);

    // Mittelpunkt zeichnen
    tft.fillCircle(MitteHoehe, MitteHoehe + 1, 3, Zeigerfarbe);
  }
}

void ZeigeDatum()
{
  u8g2Schriften.setForegroundColor(GRUEN);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 350);
  u8g2Schriften.setFont(u8g2_font_fub20_tf);

  // Bildschirmbereich für das Datum löschen
  tft.fillRect(10, 320, tft.width(), tft.height(), SCHWARZ);

   // Wochentag anzeigen
  switch (Zeit.tm_wday)
  {
    case 0:
      u8g2Schriften.print("Sonntag");
      break;
    case 1:
      u8g2Schriften.print("Montag");
      break;
    case 2:
      u8g2Schriften.print("Dienstag");
      break;
    case 3:
      u8g2Schriften.print("Mittwoch");
      break;
    case 4:
      u8g2Schriften.print("Donnerstag");
      break;
    case 5:
      u8g2Schriften.print("Freitag");
      break;
    case 6:
      u8g2Schriften.print("Samstag");
      break;
  }

  u8g2Schriften.print(", ");
  if (Zeit.tm_mday < 10) u8g2Schriften.print("0");
  u8g2Schriften.print(Zeit.tm_mday);
  u8g2Schriften.print(".");

  // Monat: führende 0 ergänzen
  if (Zeit.tm_mon < 9) u8g2Schriften.print("0");

  // Zählung beginnt mit 0 -> +1
  u8g2Schriften.print(Zeit.tm_mon + 1);
  u8g2Schriften.print(".");

  // Anzahl Jahre seit 1900
  u8g2Schriften.print(Zeit.tm_year + 1900);
}

void TemperaturAnzeigen()
{
  // Temperatur lesen
  String Temperatur = String(bmp.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  String Luftdruck = String(bmp.readPressure() / 100);
  Luftdruck.replace(".", ",");

  // Anzeigebereich löschen
  // tft.fillRect(10, 380, tft.width(), 80, GELB);
  u8g2Schriften.setForegroundColor(BLAU);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 405);
  u8g2Schriften.setFont(u8g2_font_logisoso38_tf);
  u8g2Schriften.print(Luftdruck + " hPa");

  u8g2Schriften.setCursor(10, 470);
  u8g2Schriften.setForegroundColor(ROT);
  u8g2Schriften.setBackgroundColor(SCHWARZ);

  u8g2Schriften.print(Temperatur + "°C");
}

Wecker

#include "WiFi.h"
#include "time.h"
#include "TFT_eSPI.h"
#include "U8g2_for_TFT_eSPI.h"

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

TFT_eSPI tft = TFT_eSPI();

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// Variablen des TFTs (Höhe, Breite, Radius)
const int MitteHoehe = 160;
const int MitteBreite = 160;
const int Radius = 160;

// Multiplikatoren für x- y-Positionen der Stunden, Minuten und Sekunden
float SekundePosX = 0, SekundePosY = 0, MinutePosX = 0, MinutePosY = 0, StundePosX = 0, StundePosY = 0;
float GradSekunden = 0, GradMinuten = 0, GradStunden = 0;

// x- y-Koordinaten für die Anzeige Stunden, Minuten und Sekunden
int SekundenZeigerX = MitteHoehe, SekundenZeigerY = MitteHoehe;
int MinutenZeigerX = MitteHoehe, MinutenZeigerY = MitteHoehe;
int StundenZeigerX = MitteHoehe, StundenZeigerY = MitteHoehe;

// Variablen Wecker
bool WeckerStatus = false;
int StundeAnzeigen = 6;
int MinuteAnzeigen = 0;
int WeckzeitStunde = 6;
int WeckzeitMinute = 0;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

unsigned long Zeitmessung = 0;

// Variablen für die Markierungen und Punkte und Striche des Ziffernblatts
float PosX, PosY;
int PunktX, PunktY, PunktX1, PunktX2, PunktY1, PunktY2;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// Farben innerer Kreis, Randfarbe und Zeigerfarbe
// die Farben der Zeiger können aber auch individuell gesetzt werden
const int Kreisfarbe = SCHWARZ;
const int Zeigerfarbe = WEISS;
const int Randfarbe = BORDEAUX;

// true -> Datum anzeigen
// false -> Datum nicht anzeigen
bool DatumAnzeigen = true;

// true -> Sekundenzeiger nur als Kreis
bool SekundenzeigerKreis = false;

// Ziffern 12 3 6 9 anzeigen/nicht anzeigen
bool Ziffernanzeigen = true;

// Koordinaten Touchscreen
uint16_t x, y;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European SuMinutener Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

void setup()
{
  Serial.begin(9600);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  tft.begin();
  tft.setRotation(0);

  // kalibrierte Daten verwenden
  uint16_t calData[5] = {242, 3496, 262, 3622, 4};
  tft.setTouch(calData);

  tft.fillScreen(Kreisfarbe);

  // 4 Pixel breiter äußerer Rand, Farbe au der Farbpalette wählen
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 1, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 2, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 3, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 4, Randfarbe);

  // innere Fläche bis auf den Rand von 4 Pixeln vollständig löschen
  // wenn andere Farbe als äußerer Rand gewählt wird ergibt sich ein schmaler Rand
  tft.fillCircle(MitteHoehe, MitteBreite, Radius - 4, Kreisfarbe);

 /*
    alle 30° Linie am Rand als Stundenmarkierung zeichnen
    DEG_TO_RAD (= PI/180 = 0.0174532925) -> Winkel in Bogenmaß umrechnen
    sin/cos berechnen die x-/y-Kordinaten des Punktes auf der Kreislinie
  */
  for (int i = 0; i < 360; i += 30)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // kurze Linien zeichnen, von 114 bis 100 vom äußeren Rand aus
    // Farbe individuell wählbar
    int PunktX1 = PosX * 155 + Radius;
    int PunktY1 = PosY * 155 + Radius;
    int PunktX2 = PosX * 145 + Radius;
    int PunktY2 = PosY * 145 + Radius;
    tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Zeigerfarbe);

    // keine Striche an der Position der Zahlen
    if (Ziffernanzeigen)
    {

      if (PunktX1 == 160 || PunktX1 == 315 || PunktX1 == 5)
      {
        tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Kreisfarbe);
      }
    }
  }

  // alle 6 Grad Punkte als Sekundenmarkierung zeichnen
  for (int i = 0; i < 360; i += 6)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // Positionen der Punkte
    // 108 -> Abstand vom Mittelpunkt
    PunktX = PosX * 150 + Radius;
    PunktY = PosY * 150 + Radius;
    tft.drawPixel(PunktX, PunktY, Zeigerfarbe);
  }

  // Markierung 12 3 6 9
  if (Ziffernanzeigen)
  {
    tft.setTextSize(2);
    tft.setTextColor(Zeigerfarbe);
    tft.setCursor(145, 15);
    tft.print("12");

    tft.setCursor(10, 153);
    tft.print("9");

    tft.setCursor(300, 153);
    tft.print("3");

    tft.setCursor(155, 300);
    tft.print("6");
  }

  if (DatumAnzeigen)
  {
    ZeigeDatum();
  }

  // linker Button
  tft.fillRect(10, 400, 90, 50, HELLBLAU);
  tft.drawRoundRect(10, 400, 90, 50, 5, SCHWARZ);
  u8g2Schriften.setForegroundColor(SCHWARZ);
  u8g2Schriften.setBackgroundColor(HELLBLAU);
  u8g2Schriften.setCursor(45, 435);
  u8g2Schriften.print(StundeAnzeigen);

  // mittlerer Button
  tft.fillRect(120, 400, 90, 50, WEISS);
  tft.drawRoundRect(120, 400, 90, 50, 5, SCHWARZ);
  u8g2Schriften.setForegroundColor(SCHWARZ);
  u8g2Schriften.setBackgroundColor(WEISS);
  u8g2Schriften.setCursor(155, 435);
  u8g2Schriften.print(MinuteAnzeigen);

  // rechter Button
  tft.fillRect(230, 400, 90, 50, GELB);
  tft.drawRoundRect(230, 400, 90, 50, 5, SCHWARZ);
  u8g2Schriften.setForegroundColor(SCHWARZ);
  u8g2Schriften.setBackgroundColor(GELB);
  u8g2Schriften.setCursor(250, 435);
  u8g2Schriften.print("aus");

  Zeitmessung = millis() + 1000;
}

void loop()
{
  TouchAbfragen();

  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      Sekunden = 0;
      Minuten++;

      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      if (Minuten > 59)
      {
        Minuten = 0;
        Stunden++;
        if (Stunden > 23)
        {
          Stunden = 0;
        }
      }
    }

    // Vorausberechnung der x- und y-Koordinaten
    // alle 6° eine Sekunde vorwärts
    GradSekunden = Sekunden * 6;

    // alle 6° eine Minute vorwärts
    GradMinuten = Minuten * 6;

    // alle 30° eine Stunde vorwärts
    // 30 / 3600 = 0.0833333
    // sorgt dafür, dass der Stundenzeiger entsprechend
    // der Anzahl der Minuten weiter "wandert"
    GradStunden = Stunden * 30 + GradMinuten * 0.0833333;
    StundePosX = cos((GradStunden - 90) * DEG_TO_RAD);
    StundePosY = sin((GradStunden - 90) * DEG_TO_RAD);

    MinutePosX = cos((GradMinuten - 90) * DEG_TO_RAD) ;
    MinutePosY = sin((GradMinuten - 90) * DEG_TO_RAD);

    SekundePosX = cos((GradSekunden - 90) * DEG_TO_RAD);
    SekundePosY = sin((GradSekunden - 90) * DEG_TO_RAD);

    // nach jeder Minute Minuten-/Stundenzeiger löschen
    // oder einmalig beim Start der Anzeige
    if (Sekunden == 0 || Start)
    {
      Start = false;

      // Datum anzeigen/nicht anzeigen
      if (DatumAnzeigen) ZeigeDatum();

      tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 62 Pixel -> Länge des Stundenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      StundenZeigerX = StundePosX * 85 + MitteHoehe + 1;
      StundenZeigerY = StundePosY * 85 + MitteHoehe + 1;
      tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 84 Pixel -> Länge des Minutenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      MinutenZeigerX = MinutePosX * 120 + MitteHoehe;
      MinutenZeigerY = MinutePosY * 120 + MitteHoehe + 1;
    }

    // Sekundenzeiger löschen
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

    // Kreis am Sekundenzeiger löschen, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, Kreisfarbe);

    // 85 Pixel -> Länge des Sekundenzeigers
    SekundenZeigerX = SekundePosX * 120 + MitteHoehe + 1;
    SekundenZeigerY = SekundePosY * 120 + MitteHoehe + 1;

    // Zeiger neu zeichnen
    // Sekunden Linie nur anzeigen wenn SekundenzeigerKreis false
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, ROT);

    // Minuten
    tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Stunden
    tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Kreis an der Spitze des Sekundenzeigers, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, ROT);

    // Mittelpunkt zeichnen
    tft.fillCircle(MitteHoehe, MitteHoehe + 1, 3, Zeigerfarbe);
  }
}

void ZeigeDatum()
{
  u8g2Schriften.setForegroundColor(GRUEN);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 370);
  u8g2Schriften.setFont(u8g2_font_fub20_tf);

  // Bildschirmbereich für das Datum löschen
  tft.fillRect(10, 340, tft.width(), 50, SCHWARZ);

   // Wochentag anzeigen
  switch (Zeit.tm_wday)
  {
    case 0:
      u8g2Schriften.print("Sonntag");
      break;
    case 1:
      u8g2Schriften.print("Montag");
      break;
    case 2:
      u8g2Schriften.print("Dienstag");
      break;
    case 3:
      u8g2Schriften.print("Mittwoch");
      break;
    case 4:
      u8g2Schriften.print("Donnerstag");
      break;
    case 5:
      u8g2Schriften.print("Freitag");
      break;
    case 6:
      u8g2Schriften.print("Samstag");
      break;
  }

  u8g2Schriften.print(", ");
  if (Zeit.tm_mday < 10) u8g2Schriften.print("0");
  u8g2Schriften.print(Zeit.tm_mday);
  u8g2Schriften.print(".");

  // Monat: führende 0 ergänzen
  if (Zeit.tm_mon < 9) u8g2Schriften.print("0");

  // Zählung beginnt mit 0 -> +1
  u8g2Schriften.print(Zeit.tm_mon + 1);
  u8g2Schriften.print(".");

  // Anzahl Jahre seit 1900
  u8g2Schriften.print(Zeit.tm_year + 1900);
}

void TouchAbfragen()
{
  uint16_t x, y;

  if (tft.getTouch(&x, &y))
  {
    // linker Button Koordinaten abfragen
    if (x >= 10 && x <= 90 && y >= 400 && y <= 450)
    {
      if (StundeAnzeigen == 23) StundeAnzeigen = 0;
      else StundeAnzeigen ++;
      tft.fillRect(10, 400, 90, 50, HELLBLAU);
      tft.drawRoundRect(10, 400, 90, 50, 5, SCHWARZ);
      u8g2Schriften.setForegroundColor(SCHWARZ);
      u8g2Schriften.setBackgroundColor(HELLBLAU);
      u8g2Schriften.setCursor(45, 435);
      u8g2Schriften.print(StundeAnzeigen);
      WeckzeitStunde = StundeAnzeigen;
    }

    // mittlerer Button Koordinaten abfragen
    if (x >= 120 && x <= 210 && y >= 400 && y <= 450)
    {
      if (MinuteAnzeigen == 59) MinuteAnzeigen = 0;
      else MinuteAnzeigen ++;
      tft.fillRect(120, 400, 90, 50, WEISS);
      tft.drawRoundRect(120, 400, 90, 50, 5, SCHWARZ);
      u8g2Schriften.setForegroundColor(SCHWARZ);
      u8g2Schriften.setBackgroundColor(WEISS);
      u8g2Schriften.setCursor(155, 435);
      u8g2Schriften.print(MinuteAnzeigen);
      WeckzeitMinute = MinuteAnzeigen;
    }

    // rechter Button Koordinaten abfragen
    if (x >= 230 && x <= 320 && y >= 400 && y <= 450)
    {
      WeckerStatus = !WeckerStatus;
    }

    // Status des Weckers anzeigen
    if (WeckerStatus)
    {
      tft.fillRect(230, 400, 90, 50, GELB);
      tft.drawRoundRect(230, 400, 90, 50, 5, SCHWARZ);
      u8g2Schriften.setForegroundColor(SCHWARZ);
      u8g2Schriften.setBackgroundColor(GELB);
      u8g2Schriften.setCursor(250, 435);
      u8g2Schriften.print("an");
    }

    else
    {
      tft.fillRect(230, 400, 90, 50, GELB);
      tft.drawRoundRect(230, 400, 90, 50, 5, SCHWARZ);
      u8g2Schriften.setForegroundColor(SCHWARZ);
      u8g2Schriften.setBackgroundColor(GELB);
      u8g2Schriften.setCursor(250, 435);
      u8g2Schriften.print("aus");
    }

    KoordinatenAnzeigen(x, y, tft.getTouchRawZ());

    delay(150);
  }
}

void KoordinatenAnzeigen(int x, int y, int z)
{
  Serial.print("x-Koordinate = ");
  Serial.print(x);
  Serial.print(" | y-Koordinate = ");
  Serial.print(y);
  Serial.print(" | Druck = ");
  Serial.print(z);
  Serial.println();
}

Foto­schau

// Original:
// https://github.com/Bodmer/TFT_eSPI/issues/1595
// https://github.com/Bodmer/TFT_eSPI/files/7982440/TFT_SD_MMC_BMP.zip

#include <SD.h>
#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI();

// VSPI -> nur CS definieren
#define SD_CS 5

void setup()
{
  Serial.begin(9600);
  delay(1000);

  tft.init();
  tft.setRotation(1);

  if (!SD.begin(SD_CS))
  {
    Serial.println("Initialisierung der SD-Karte gescheitert!");
  }
  else Serial.println("\r\nSD-Karte gestartet!");
}

void drawBmp(const char *Dateiname, int16_t x, int16_t y)
{
  if ((x >= tft.width()) || (y >= tft.height())) return;

  File bmpFS;

  bmpFS = SD.open(Dateiname);

  if (!bmpFS)
  {
    Serial.println("Datei nicht gefunden!");
    return;
  }
  else Serial.println(Dateiname);

  uint32_t seekOffset;
  uint16_t w, h, row, col;
  uint8_t  r, g, b;

  if (read16(bmpFS) == 0x4D42)
  {
    read32(bmpFS);
    read32(bmpFS);
    seekOffset = read32(bmpFS);
    read32(bmpFS);
    w = read32(bmpFS);
    h = read32(bmpFS);

    if ((read16(bmpFS) == 1) && (read16(bmpFS) == 24) && (read32(bmpFS) == 0))
    {
      y += h - 1;

      tft.setSwapBytes(true);
      bmpFS.seek(seekOffset);

      uint16_t padding = (4 - ((w * 3) & 3)) & 3;
      uint8_t lineBuffer[w * 3];

      for (row = 0; row < h; row++) {
        bmpFS.read(lineBuffer, sizeof(lineBuffer));
        uint8_t*  bptr = lineBuffer;
        uint16_t* tptr = (uint16_t*)lineBuffer;

        for (uint16_t col = 0; col < w; col++)
        {
          b = *bptr++;
          g = *bptr++;
          r = *bptr++;
          *tptr++ = ((r & 0xF8) << 8) | ((g & 0xFC) << 3) | (b >> 3);
        }

        if (padding) bmpFS.read((uint8_t*)tptr, padding);

        tft.pushImage(x, y--, w, 1, (uint16_t*)lineBuffer);
      }
    }
    else Serial.println("BMP-Format nicht erkannt.");
  }
  bmpFS.close();
}


uint16_t read16(fs::File &f) {
  uint16_t result;
  ((uint8_t *)&result)[0] = f.read(); // LSB
  ((uint8_t *)&result)[1] = f.read(); // MSB
  return result;
}

uint32_t read32(fs::File &f) {
  uint32_t result;
  ((uint8_t *)&result)[0] = f.read(); // LSB
  ((uint8_t *)&result)[1] = f.read();
  ((uint8_t *)&result)[2] = f.read();
  ((uint8_t *)&result)[3] = f.read(); // MSB
  return result;
}

void loop()
{
  drawBmp("/lago_di_alto.bmp", 0, 0);

  delay(10000);

  drawBmp("/mayschoss.bmp", 0, 0);
  delay(10000);

  drawBmp("/mayschoss.bmp", 0, 0);
  delay(10000);

  drawBmp("/duenen.bmp", 0, 0);
  delay(10000);

  drawBmp("/see.bmp", 0, 0);
  delay(10000);

  drawBmp("/koeln_deutz.bmp", 0, 0);
  delay(10000);

  drawBmp("/koeln.bmp", 0, 0);
  delay(10000);

  drawBmp("/rathaus.bmp", 0, 0);
  delay(10000);

  drawBmp("/walhalla.bmp", 0, 0);
  delay(10000);

  drawBmp("/chartres.bmp", 0, 0);
  delay(10000);

  drawBmp("/strand.bmp", 0, 0);
  delay(10000);

  drawBmp("/monschau.bmp", 0, 0);
  delay(10000);

  drawBmp("/bonn_uni.bmp", 0, 0);
  delay(10000);

  drawBmp("/gaios.bmp", 0, 0);
  delay(10000);
}
