Ziel des Projekts

Für die Arduino-Welt gibt es verschiedene TFT-Displays, die als paralleles LCD-Shield ausgeführt sind. Es wird auf den Arduino UNO gesteckt und nutzt die entsprechenden Pins.

Ziel des Projekts ist es eine Verbindung zwischen dem LCD-Shield und einem ESP32-Wroom herzustellen. Auf dem TFT sollen eine analoge Uhr und die Messdaten von Temperatursensoren dargestellt werden.

Konfiguration des Mikrocontrollers

ESP32-Wroom

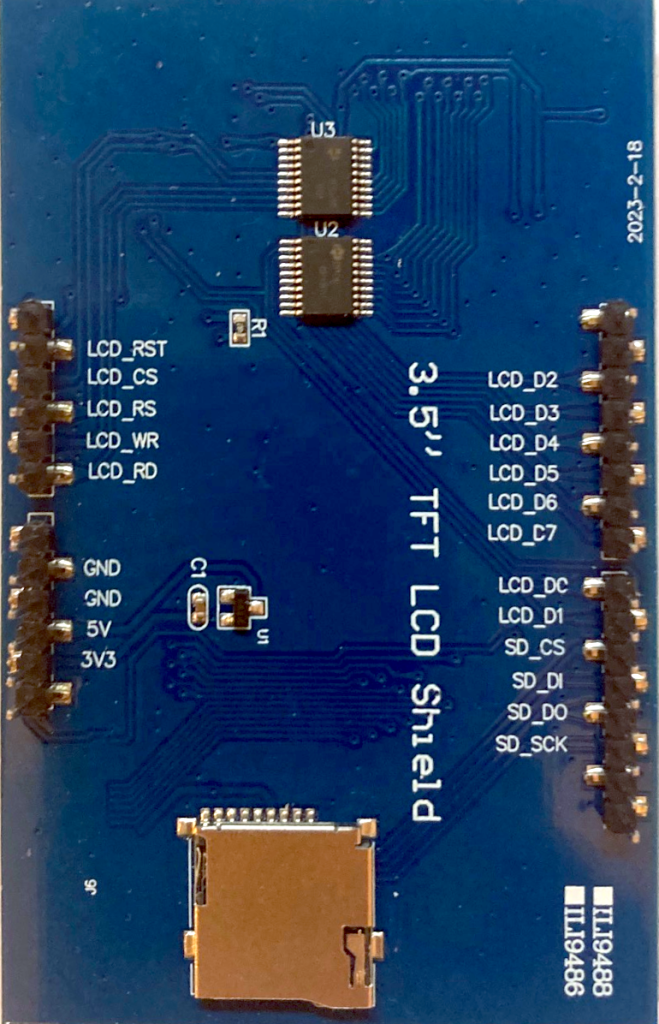

Pinbelegung am ESP32-Wroom

links	Pin ESP32-Wroom	rechts	Pin ESP32-Wroom
LCD_RST	32	LCD_D2	26
LCD_CS	33	LCD_D3	25
LCD_RS	15	LCD_D4	17 (RX2)
LCD_WR	4	LCD_D5	16 (TX2)
LCD_RD	2	LCD_D7	14
GND		LCD_D0	23
5V		LCD_D1	13
3V3

Bibliothek installieren

⇒Bibliothek TFT_eSPI

Steuerdatei User_Setup.h

Die Bibliothek TFT_eSPI verwendet eine Steuerdatei, in der Treiber, Bildschirmmaße in Pixeln und die verwendeten Pins notiert werden.

#define ESP32_PARALLEL

#define ILI9488_DRIVER
#define TFT_WIDTH 320
#define TFT_HEIGHT 480

#define TFT_CS   33
#define TFT_DC   15  // Beschriftung LDC_RS
#define TFT_RST  32
#define TFT_WR    4
#define TFT_RD    2
#define TFT_D0   23
#define TFT_D1   13
#define TFT_D2   26
#define TFT_D3   25
#define TFT_D4   17
#define TFT_D5   16
#define TFT_D6   27
#define TFT_D7   14

// Schriftarten
// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen und .,
#define LOAD_GLCD
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF

#define SMOOTH_FONT

Das Kompilieren führt zu einer Fehlermeldung:

Arduino/libraries/TFT_eSPI/Processors/TFT_eSPI_ESP32.c:114:9: error: 'gpio_input_get' was not declared in this scope;

Im Boardmanager esp32 ab Version 3 wurde die Funktion gpio_input_get' entfernt, in der Version 2 tritt der Fehler nicht auf.

Die Datei Arduino/libraries/TFT_eSPI/Processors/TFT_eSPI_ESP32.c muss ab Zeile 110 geändert werden

#if defined (TFT_PARALLEL_8_BIT)
  RD_L;
  uint32_t reg;           // Read all GPIO pins 0-31
  // reg = gpio_input_get(); // Read three times to allow for bus access time
  // reg = gpio_input_get();
  // reg = gpio_input_get(); // Data should be stable now
  RD_H;

Möglicherweise wird das Problem in einer zukünftigen Version behoben, ansonsten muss nach einem Update die Änderung erneut durchgeführt werden.

Außerdem erscheint eine Warnung, dass die Touchpins nicht definiert sind, sie kann ignoriert werden.

Beispielprogramme

Die in den Programmen verwendete Bibliothek U8g2_for_TFT_eSPI kann nicht über die Bibliotheksverwaltung installiert werden, sie muss heruntergeladen

🔗https://github.com/Bodmer/U8g2_for_TFT_eSPI

und mit

Sketch -> Bibliothek einbinden -> zip-Bibliothek hinzufügen

installiert werden.

Grafische Funktionen

#include "TFT_eSPI.h"

TFT_eSPI tft = TFT_eSPI();

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

void setup()
{
  tft.init();
}

void loop()
{
  tft.fillScreen(SCHWARZ);

  tft.setTextSize(1);
  tft.setCursor(1, 5);
  tft.setTextColor(BLAU);
  tft.print("Text");
  delay(500);

  tft.setTextSize(2);
  tft.setCursor(1, 20);
  tft.setTextColor(ORANGE);
  tft.print("Text");
  delay(500);

  tft.setTextSize(3);
  tft.setCursor(1, 40);
  tft.setTextColor(GRUEN);
  tft.print("Text");
  delay(500);

  tft.setTextSize(5);
  tft.setCursor(1, 70);
  tft.setTextColor(ROT);
  tft.print("Text");
  delay(500);

  delay(2000);

  // zufällige Pixel
  tft.fillScreen(SCHWARZ);
  for  (int i = 0; i < 700; i++)
  {
    int PixelX = random(1, tft.width());
    int PixelY = random(1, tft.height());
    tft.drawPixel(PixelX, PixelY, tft.color565(random(255),random(255),random(255)));
    delay(5);
  }
  delay(2000);

  // Linien ziehen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.height(); i+=10)
  {
    tft.drawLine(1, i, tft.width(), i, ORANGE);
  }
  delay(2000);

  // Kreise vom Mittelpunkt zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width() / 2; i+=10)
  {
    tft.fillCircle(tft.width() / 2, tft.height() / 2, tft.width() / 2 - i, tft.color565(random(255),random(255),random(255)));
    delay(50);
  }
  delay(2000);

  // Rechtecke zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width(); i+=10)
  {
    tft.drawRect(tft.width() / 2 - i / 2, tft.height() / 2 - i / 2 , i, i, tft.color565(random(255),random(255),random(255)));
  }
  delay(2000);

   // ausgefüllte Rechtecke zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width() / 2; i+=10)
  {
    tft.fillRect(i, i, i, i, tft.color565(random(ROT),random(GRUEN),random(BLAU)));
    delay(50);
  }
  delay(2000);

  // Dreiecke
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i <tft.width(); i+=10)
  {
    tft.fillTriangle(i, i, 100, 100, 1, tft.width(), tft.color565(random(255),random(255),random(255)));
    delay(50);
  }
}

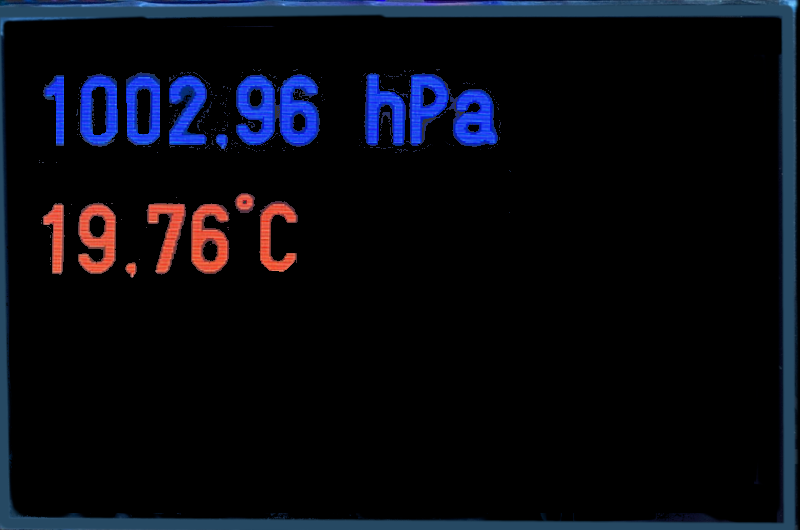

Temperatur und Luftdruck mit BMP280 anzeigen

Der BMP280 wird am ⇒I²C-Bus angeschlossen. Der Sensor arbeitet mit unterschiedlichen HEX-Adressen, sie können mit diesem ⇒Programm ermittelt werden.

Zusätzliche Bibliothek installieren:

Das Programm

#include "TFT_eSPI.h"
#include "U8g2_for_TFT_eSPI.h"

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

TFT_eSPI tft = TFT_eSPI();

#include "Adafruit_BMP280.h"

Adafruit_BMP280 bmp;

#define SDA_PIN 21
#define SCL_PIN 22

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

void setup()
{
  // Sensor starten
  Wire.begin(SDA_PIN, SCL_PIN);
  bmp.begin(0x77);

  tft.init();
  tft.setRotation(1);
  tft.fillScreen(SCHWARZ);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);
}

void loop()
{
  DatenAnzeigen();
  delay(10000);
}

void DatenAnzeigen()
{
  // Temperatur lesen
  String Temperatur = String(bmp.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  String Luftdruck = String(bmp.readPressure() / 100);
  Luftdruck.replace(".", ",");

  // Bereich für die Messwerte löschen
  tft.fillRect(1, 40, 300, 150, SCHWARZ);

  u8g2Schriften.setCursor(10, 100);
  u8g2Schriften.setForegroundColor(BLAU);
  u8g2Schriften.setFont(u8g2_font_logisoso42_tf);
  u8g2Schriften.print(Luftdruck + " hPa");

  u8g2Schriften.setCursor(10, 180);
  u8g2Schriften.setForegroundColor(ROT);
  u8g2Schriften.print(Temperatur + "°C");
}

Analoge Uhr

Das Programm kann auf vielfältige Art und Weise angepasst werden:

die Farbe der Zeiger (Zeigerfarbe)
die Farben kannst du dem Kopf des Programms entnehmen
die Farbe des inneren Kreises (Kreisfarbe)
die Farbe der äußeren Umrandung (Randfarbe)
Anzeige des Datums (DatumAnzeigen)
true: Datum anzeigen, false: Datum verbergen
Sekundenzeiger vollständig oder nur als Kreis anzeigen (SekundenzeigerKreis)
true: nur den Kreis anzeigen, false: Sekundenzeiger als Linie mit Kreis am Ende der Linie anzeigen
die Anzeige der Stundenmarkierungen 12, 3, 6 und 9 (Ziffernanzeigen)
true: Ziffern anzeigen, false: Ziffern verbergen

#include "WiFi.h"
#include "time.h"
#include "TFT_eSPI.h"
#include "U8g2_for_TFT_eSPI.h"

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

TFT_eSPI tft = TFT_eSPI();

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// Variablen des TFTs (Höhe, Breite, Radius)
const int MitteHoehe = 160;
const int MitteBreite = 160;
const int Radius = 160;

// Multiplikatoren für x- y-Positionen der Stunden, Minuten und Sekunden
float SekundePosX = 0, SekundePosY = 0, MinutePosX = 0, MinutePosY = 0, StundePosX = 0, StundePosY = 0;
float GradSekunden = 0, GradMinuten = 0, GradStunden = 0;

// x- y-Koordinaten für die Anzeige Stunden, Minuten und Sekunden
int SekundenZeigerX = MitteHoehe, SekundenZeigerY = MitteHoehe;
int MinutenZeigerX = MitteHoehe, MinutenZeigerY = MitteHoehe;
int StundenZeigerX = MitteHoehe, StundenZeigerY = MitteHoehe;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

unsigned long Zeitmessung = 0;

// Variablen für die Markierungen und Punkte und Striche des Ziffernblatts
float PosX, PosY;
int PunktX, PunktY, PunktX1, PunktX2, PunktY1, PunktY2;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// Farben innerer Kreis, Randfarbe und Zeigerfarbe
// die Farben der Zeiger können aber auch individuell gesetzt werden
const int Kreisfarbe = SCHWARZ;
const int Zeigerfarbe = WEISS;
const int Randfarbe = BORDEAUX;

// true -> Datum anzeigen
// false -> Datum nicht anzeigen
bool DatumAnzeigen = true;

// true -> Sekundenzeiger nur als Kreis
bool SekundenzeigerKreis = false;

// Ziffern 12 3 6 9 anzeigen/nicht anzeigen
bool Ziffernanzeigen = true;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

void setup()
{
  Serial.begin(9600);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  tft.begin();
  tft.setRotation(0);
  tft.fillScreen(Kreisfarbe);

  // 4 Pixel breiter äußerer Rand, Farbe au der Farbpalette wählen
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 1, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 2, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 3, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 4, Randfarbe);

  // innere Fläche bis auf den Rand von 4 Pixeln vollständig löschen
  // wenn andere Farbe als äußerer Rand gewählt wird ergibt sich ein schmaler Rand
  tft.fillCircle(MitteHoehe, MitteBreite, Radius - 4, Kreisfarbe);

 /*
    alle 30° Linie am Rand als Stundenmarkierung zeichnen
    DEG_TO_RAD (= PI/180 = 0.0174532925) -> Winkel in Bogenmaß umrechnen
    sin/cos berechnen die x-/y-Kordinaten des Punktes auf der Kreislinie
  */
  for (int i = 0; i < 360; i += 30)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // kurze Linien zeichnen, von 114 bis 100 vom äußeren Rand aus
    // Farbe individuell wählbar
    int PunktX1 = PosX * 155 + Radius;
    int PunktY1 = PosY * 155 + Radius;
    int PunktX2 = PosX * 145 + Radius;
    int PunktY2 = PosY * 145 + Radius;
    tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Zeigerfarbe);

    // keine Striche an der Position der Zahlen
    if (Ziffernanzeigen)
    {

      if (PunktX1 == 160 || PunktX1 == 315 || PunktX1 == 5)
      {
        tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Kreisfarbe);
      }
    }
  }

  // alle 6 Grad Punkte als Sekundenmarkierung zeichnen
  for (int i = 0; i < 360; i += 6)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // Positionen der Punkte
    // 108 -> Abstand vom Mittelpunkt
    PunktX = PosX * 150 + Radius;
    PunktY = PosY * 150 + Radius;
    tft.drawPixel(PunktX, PunktY, Zeigerfarbe);
  }

  // Markierung 12 3 6 9
  if (Ziffernanzeigen)
  {
    tft.setTextSize(2);
    tft.setTextColor(Zeigerfarbe);
    tft.setCursor(145, 15);
    tft.print("12");

    tft.setCursor(10, 153);
    tft.print("9");

    tft.setCursor(300, 153);
    tft.print("3");

    tft.setCursor(155, 300);
    tft.print("6");
  }

  if (DatumAnzeigen)
  {
    ZeigeDatum();
  }

  Zeitmessung = millis() + 1000;
}

void loop()
{
  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      Sekunden = 0;
      Minuten++;

      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      if (Minuten > 59)
      {
        Minuten = 0;
        Stunden++;
        if (Stunden > 23)
        {
          Stunden = 0;
        }
      }
    }

    // Vorausberechnung der x- und y-Koordinaten
    // alle 6° eine Sekunde vorwärts
    GradSekunden = Sekunden * 6;

    // alle 6° eine Minute vorwärts
    GradMinuten = Minuten * 6;

    // alle 30° eine Stunde vorwärts
    // 30 / 3600 = 0.0833333
    // sorgt dafür, dass der Stundenzeiger entsprechend
    // der Anzahl der Minuten weiter "wandert"
    GradStunden = Stunden * 30 + GradMinuten * 0.0833333;
    StundePosX = cos((GradStunden - 90) * DEG_TO_RAD);
    StundePosY = sin((GradStunden - 90) * DEG_TO_RAD);

    MinutePosX = cos((GradMinuten - 90) * DEG_TO_RAD) ;
    MinutePosY = sin((GradMinuten - 90) * DEG_TO_RAD);

    SekundePosX = cos((GradSekunden - 90) * DEG_TO_RAD);
    SekundePosY = sin((GradSekunden - 90) * DEG_TO_RAD);

    // nach jeder Minute Minuten-/Stundenzeiger löschen
    // oder einmalig beim Start der Anzeige
    if (Sekunden == 0 || Start)
    {
      Start = false;

      // Datum anzeigen/nicht anzeigen
      if (DatumAnzeigen) ZeigeDatum();

      tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 62 Pixel -> Länge des Stundenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      StundenZeigerX = StundePosX * 85 + MitteHoehe + 1;
      StundenZeigerY = StundePosY * 85 + MitteHoehe + 1;
      tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 84 Pixel -> Länge des Minutenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      MinutenZeigerX = MinutePosX * 120 + MitteHoehe;
      MinutenZeigerY = MinutePosY * 120 + MitteHoehe + 1;
    }

    // Sekundenzeiger löschen
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

    // Kreis am Sekundenzeiger löschen, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, Kreisfarbe);

    // 85 Pixel -> Länge des Sekundenzeigers
    SekundenZeigerX = SekundePosX * 120 + MitteHoehe + 1;
    SekundenZeigerY = SekundePosY * 120 + MitteHoehe + 1;

    // Zeiger neu zeichnen
    // Sekunden Linie nur anzeigen wenn SekundenzeigerKreis false
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, ROT);

    // Minuten
    tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Stunden
    tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Kreis an der Spitze des Sekundenzeigers, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, ROT);

    // Mittelpunkt zeichnen
    tft.fillCircle(MitteHoehe, MitteHoehe + 1, 3, Zeigerfarbe);
  }
}

void ZeigeDatum()
{
  u8g2Schriften.setForegroundColor(GRUEN);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 380);
  u8g2Schriften.setFont(u8g2_font_fub35_tf);

  // Bildschirmbereich für das Datum löschen
  tft.fillRect(10, 320, tft.width(), tft.height(), SCHWARZ);

   // Wochentag anzeigen
  switch (Zeit.tm_wday)
  {
    case 0:
      u8g2Schriften.print("Sonntag");
      break;
    case 1:
      u8g2Schriften.print("Montag");
      break;
    case 2:
      u8g2Schriften.print("Dienstag");
      break;
    case 3:
      u8g2Schriften.print("Mittwoch");
      break;
    case 4:
      u8g2Schriften.print("Donnerstag");
      break;
    case 5:
      u8g2Schriften.print("Freitag");
      break;
    case 6:
      u8g2Schriften.print("Samstag");
      break;
  }

  u8g2Schriften.setCursor(10, 450);
  if (Zeit.tm_mday < 10) u8g2Schriften.print("0");
  u8g2Schriften.print(Zeit.tm_mday);
  u8g2Schriften.print(".");

  // Monat: führende 0 ergänzen
  if (Zeit.tm_mon < 9) u8g2Schriften.print("0");

  // Zählung beginnt mit 0 -> +1
  u8g2Schriften.print(Zeit.tm_mon + 1);
  u8g2Schriften.print(".");

  // Anzahl Jahre seit 1900
  u8g2Schriften.print(Zeit.tm_year + 1900);
}

Analoge Uhr mit Temperatur-/Luftdruckanzeige mit BMP280

#include "WiFi.h"
#include "time.h"
#include "TFT_eSPI.h"
#include "U8g2_for_TFT_eSPI.h"
#include "Adafruit_BMP280.h"

Adafruit_BMP280 bmp;

// Pins anpassen
#define SDA_PIN 21
#define SCL_PIN 22

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

TFT_eSPI tft = TFT_eSPI();

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxx";

// Variablen des TFTs (Höhe, Breite, Radius)
const int MitteHoehe = 160;
const int MitteBreite = 160;
const int Radius = 160;

// Multiplikatoren für x- y-Positionen der Stunden, Minuten und Sekunden
float SekundePosX = 0, SekundePosY = 0, MinutePosX = 0, MinutePosY = 0, StundePosX = 0, StundePosY = 0;
float GradSekunden = 0, GradMinuten = 0, GradStunden = 0;

// x- y-Koordinaten für die Anzeige Stunden, Minuten und Sekunden
int SekundenZeigerX = MitteHoehe, SekundenZeigerY = MitteHoehe;
int MinutenZeigerX = MitteHoehe, MinutenZeigerY = MitteHoehe;
int StundenZeigerX = MitteHoehe, StundenZeigerY = MitteHoehe;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

unsigned long Zeitmessung = 0;

// Variablen für die Markierungen und Punkte und Striche des Ziffernblatts
float PosX, PosY;
int PunktX, PunktY, PunktX1, PunktX2, PunktY1, PunktY2;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// Farben innerer Kreis, Randfarbe und Zeigerfarbe
// die Farben der Zeiger können aber auch individuell gesetzt werden
const int Kreisfarbe = SCHWARZ;
const int Zeigerfarbe = WEISS;
const int Randfarbe = BORDEAUX;

// true -> Datum anzeigen
// false -> Datum nicht anzeigen
bool DatumAnzeigen = true;

// true -> Sekundenzeiger nur als Kreis
bool SekundenzeigerKreis = false;

// Ziffern 12 3 6 9 anzeigen/nicht anzeigen
bool Ziffernanzeigen = true;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

void setup()
{
  // Wire mit I2C-Pins starten
  Wire.begin(SDA_PIN, SCL_PIN);

  bmp.begin(0x77);
  // bmp.begin(0x76);

  Serial.begin(9600);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  tft.begin();
  tft.setRotation(0);
  tft.fillScreen(Kreisfarbe);

  // 4 Pixel breiter äußerer Rand, Farbe au der Farbpalette wählen
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 1, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 2, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 3, Randfarbe);
  tft.drawCircle(MitteHoehe, MitteBreite, Radius - 4, Randfarbe);

  // innere Fläche bis auf den Rand von 4 Pixeln vollständig löschen
  // wenn andere Farbe als äußerer Rand gewählt wird ergibt sich ein schmaler Rand
  tft.fillCircle(MitteHoehe, MitteBreite, Radius - 4, Kreisfarbe);

 /*
    alle 30° Linie am Rand als Stundenmarkierung zeichnen
    DEG_TO_RAD (= PI/180 = 0.0174532925) -> Winkel in Bogenmaß umrechnen
    sin/cos berechnen die x-/y-Kordinaten des Punktes auf der Kreislinie
  */
  for (int i = 0; i < 360; i += 30)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // kurze Linien zeichnen, von 114 bis 100 vom äußeren Rand aus
    // Farbe individuell wählbar
    int PunktX1 = PosX * 155 + Radius;
    int PunktY1 = PosY * 155 + Radius;
    int PunktX2 = PosX * 145 + Radius;
    int PunktY2 = PosY * 145 + Radius;
    tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Zeigerfarbe);

    // keine Striche an der Position der Zahlen
    if (Ziffernanzeigen)
    {

      if (PunktX1 == 160 || PunktX1 == 315 || PunktX1 == 5)
      {
        tft.drawLine(PunktX1, PunktY1, PunktX2, PunktY2, Kreisfarbe);
      }
    }
  }

  // alle 6 Grad Punkte als Sekundenmarkierung zeichnen
  for (int i = 0; i < 360; i += 6)
  {
    PosX = cos((i - 90) * DEG_TO_RAD);
    PosY = sin((i - 90) * DEG_TO_RAD);

    // Positionen der Punkte
    // 108 -> Abstand vom Mittelpunkt
    PunktX = PosX * 150 + Radius;
    PunktY = PosY * 150 + Radius;
    tft.drawPixel(PunktX, PunktY, Zeigerfarbe);
  }

  // Markierung 12 3 6 9
  if (Ziffernanzeigen)
  {
    tft.setTextSize(2);
    tft.setTextColor(Zeigerfarbe);
    tft.setCursor(145, 15);
    tft.print("12");

    tft.setCursor(10, 153);
    tft.print("9");

    tft.setCursor(300, 153);
    tft.print("3");

    tft.setCursor(155, 300);
    tft.print("6");
  }

  if (DatumAnzeigen)
  {
    ZeigeDatum();
  }

  DatenAnzeigen();

  Zeitmessung = millis() + 1000;
}

void loop()
{
  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      Sekunden = 0;
      Minuten++;

      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      if (Minuten > 59)
      {
        Minuten = 0;
        Stunden++;
        if (Stunden > 23)
        {
          Stunden = 0;
        }
      }
    }

    // Vorausberechnung der x- und y-Koordinaten
    // alle 6° eine Sekunde vorwärts
    GradSekunden = Sekunden * 6;

    // alle 6° eine Minute vorwärts
    GradMinuten = Minuten * 6;

    // alle 30° eine Stunde vorwärts
    // 30 / 3600 = 0.0833333
    // sorgt dafür, dass der Stundenzeiger entsprechend
    // der Anzahl der Minuten weiter "wandert"
    GradStunden = Stunden * 30 + GradMinuten * 0.0833333;
    StundePosX = cos((GradStunden - 90) * DEG_TO_RAD);
    StundePosY = sin((GradStunden - 90) * DEG_TO_RAD);

    MinutePosX = cos((GradMinuten - 90) * DEG_TO_RAD) ;
    MinutePosY = sin((GradMinuten - 90) * DEG_TO_RAD);

    SekundePosX = cos((GradSekunden - 90) * DEG_TO_RAD);
    SekundePosY = sin((GradSekunden - 90) * DEG_TO_RAD);

    // nach jeder Minute Minuten-/Stundenzeiger löschen
    // oder einmalig beim Start der Anzeige
    if (Sekunden == 0 || Start)
    {
      Start = false;

      // Datum anzeigen/nicht anzeigen
      if (DatumAnzeigen) ZeigeDatum();

      DatenAnzeigen();

      tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 62 Pixel -> Länge des Stundenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      StundenZeigerX = StundePosX * 85 + MitteHoehe + 1;
      StundenZeigerY = StundePosY * 85 + MitteHoehe + 1;
      tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

      // 84 Pixel -> Länge des Minutenzeigers
      // Mittelpunkt + 1 -> Mittelpunkt soll nicht gelöscht werden
      MinutenZeigerX = MinutePosX * 120 + MitteHoehe;
      MinutenZeigerY = MinutePosY * 120 + MitteHoehe + 1;
    }

    // Sekundenzeiger löschen
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, Kreisfarbe);

    // Kreis am Sekundenzeiger löschen, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, Kreisfarbe);

    // 85 Pixel -> Länge des Sekundenzeigers
    SekundenZeigerX = SekundePosX * 120 + MitteHoehe + 1;
    SekundenZeigerY = SekundePosY * 120 + MitteHoehe + 1;

    // Zeiger neu zeichnen
    // Sekunden Linie nur anzeigen wenn SekundenzeigerKreis false
    if (!SekundenzeigerKreis) tft.drawLine(SekundenZeigerX, SekundenZeigerY, MitteHoehe, MitteHoehe + 1, ROT);

    // Minuten
    tft.drawLine(MinutenZeigerX, MinutenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Stunden
    tft.drawLine(StundenZeigerX, StundenZeigerY, MitteHoehe, MitteHoehe + 1, Zeigerfarbe);

    // Kreis an der Spitze des Sekundenzeigers, Radius 5
    tft.fillCircle(SekundenZeigerX, SekundenZeigerY, 5, ROT);

    // Mittelpunkt zeichnen
    tft.fillCircle(MitteHoehe, MitteHoehe + 1, 3, Zeigerfarbe);
  }
}

void ZeigeDatum()
{
  u8g2Schriften.setForegroundColor(GRUEN);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 350);
  u8g2Schriften.setFont(u8g2_font_fub20_tf);

  // Bildschirmbereich für das Datum löschen
  tft.fillRect(10, 320, tft.width(), tft.height(), SCHWARZ);

   // Wochentag anzeigen
  switch (Zeit.tm_wday)
  {
    case 0:
      u8g2Schriften.print("Sonntag");
      break;
    case 1:
      u8g2Schriften.print("Montag");
      break;
    case 2:
      u8g2Schriften.print("Dienstag");
      break;
    case 3:
      u8g2Schriften.print("Mittwoch");
      break;
    case 4:
      u8g2Schriften.print("Donnerstag");
      break;
    case 5:
      u8g2Schriften.print("Freitag");
      break;
    case 6:
      u8g2Schriften.print("Samstag");
      break;
  }

  u8g2Schriften.print(", ");
  if (Zeit.tm_mday < 10) u8g2Schriften.print("0");
  u8g2Schriften.print(Zeit.tm_mday);
  u8g2Schriften.print(".");

  // Monat: führende 0 ergänzen
  if (Zeit.tm_mon < 9) u8g2Schriften.print("0");

  // Zählung beginnt mit 0 -> +1
  u8g2Schriften.print(Zeit.tm_mon + 1);
  u8g2Schriften.print(".");

  // Anzahl Jahre seit 1900
  u8g2Schriften.print(Zeit.tm_year + 1900);
}

void DatenAnzeigen()
{
  // Temperatur lesen
  String Temperatur = String(bmp.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  String Luftdruck = String(bmp.readPressure() / 100);
  Luftdruck.replace(".", ",");

  u8g2Schriften.setForegroundColor(BLAU);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(10, 410);
  u8g2Schriften.setFont(u8g2_font_logisoso38_tf);
  u8g2Schriften.print(Luftdruck + " hPa");

  u8g2Schriften.setCursor(10, 470);
  u8g2Schriften.setForegroundColor(ROT);
  u8g2Schriften.setBackgroundColor(SCHWARZ);

  u8g2Schriften.print(Temperatur + "°C");
}

Quellen

Letzte Aktualisierung: Juli 8, 2025 @ 17:37

Ziel des Projekts

Kon­fi­gu­ra­ti­on des Mikrocontrollers

Pin­be­le­gung am ESP32-Wroom

Biblio­thek installieren

Steu­er­da­tei User_Setup.h

Bei­spiel­pro­gram­me

Gra­fi­sche Funktionen

Tem­pe­ra­tur und Luft­druck mit BMP280 anzeigen

Ana­lo­ge Uhr

Ana­lo­ge Uhr mit Tem­pe­ra­tur-/Luft­druck­an­zei­ge mit BMP280

Quel­len
